Extreme Sport Plus

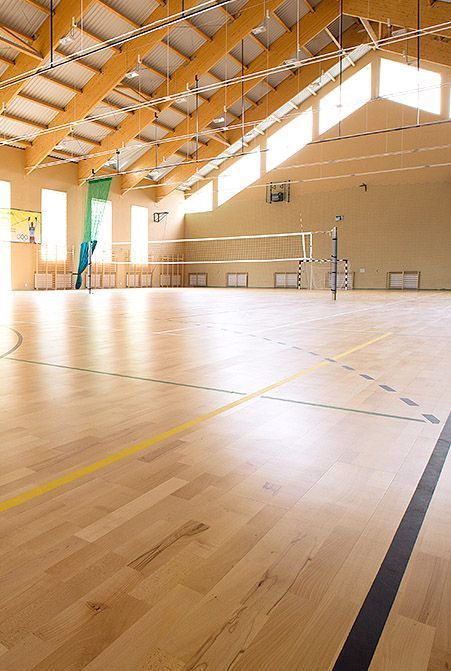

Sport Extreme Plus on intensiiviseen käyttöön soveltuva urheilulattia. Se on tarkoitettu urheiluhalleihin, joissa harrastetaan ammattitason urheilulajeja, sekä kaikkiin muihin tiloihin, joissa urheilijat harjoittelevat tai lapset liikkuvat.

Turvallisuutta aktiivisille

Sport Extreme Plus on lattia, jonka suunnittelussa ensisijaisena tavoitteena oli käyttäjien turvallisuus ja laatuominaisuudet. Lattian toimivuus, luonnollisuus ja turvallisuus tekevät siitä erinomaisen valinnan koulujen liikuntasaleihin ja urheiluhalleihin. Sport Extreme Plus -lattian sopiva ”joustavuus” mahdollistaa dynaamisten harjoitusten suorittamisen ja vähentää huomattavasti loukkaantumisriskiä.

Sport Extreme Plus -urheilulattia täyttää kaikki Euroopan standardin EN 14 904 urheilulattioille asettamat tiukat vaatimukset, minkä vahvistamme testiraporteilla ja standardin mukaisella vaatimustenmukaisuusvakuutuksella. Kestävyys, toimivuus, mahdollisuus erilaisille voimisteluvälineille tai katsomoille sekä helppo hoito tekevät Sport Extreme Plus -urheilulattiasta suositun valinnan monissa urheilutiloissa lähes kaikissa Euroopan maissa.

Saatavilla olevat urheilulattialajit

Barlinkan urheilulattiat on valmistettu kokonaan puusta. Lankkujen pintakerros on korkealaatuista lehtipuuta – tammi tai pyökki – kun taas keskikerrokset on valmistettu havupuusta.

Urheilulattia – pyökki

Urheilulattia – tammi

Muita etuja

Barlinekin puulattioiden käyttö mahdollistaa maailmanluokan vaatimukset täyttävän ammattitason urheilulattian hyödyntämisen. Samalla tämä valinta tuo mukanaan luonnonpuun käytöstä johtuvia lisäetuja, kuten sopivan mikroilmaston ylläpitämisen tilassa, asianmukaisen ionisaation, esteettisyyden ja arvokkuuden. Sport Extreme Plus -urheilulattiajärjestelmä koostuu seuraavista osista:

vähintään 0,2 mm paksuista polyeteenikalvoa
lattian alla toimiva ilmanvaihtojärjestelmä (urheiluhalleille, joiden pinta-ala on yli 400^m²)
etäisyyslevy ritilän tasoittamiseen; joustavat aluslevyt, joiden mitat ovat 15 mm × 75 mm × 75 mm
18 mm × 75 mm:n poikkileikkauksisia vaneripalkkeja
10 mm:n paksuiset OSB 3 -levyt
2200 mm × 207 mm × 15 mm:n urheilulattialauta, jossa on Barclick-liitos

Urheilulauta on päällystetty seitsemällä kerroksella UV-kovetettua lakkaa, jolla on erittäin korkea kulutuksen- ja naarmuuntumiskestävyys. Lakka on tarkoitettu lattialinjojen ja merkintöjen maalaamiseen tai niiden kiinnittämiseen. Laudan pohja- ja keskikerros on valmistettu havupuusta. Lattialaudan pintakerros on valmistettu lehtipuusta (tammi tai pyökki) kolmirivisenä. Urheilulattialaudan paloluokitus on Cfl-s1 – vaikeasti syttyvä.

Sport Extreme Plus -laudan ominaisuudet

Sportextreme-asennusta koskevat vaatimukset

Ennen urheilulattian asennuksen aloittamista on tarkistettava tasoitteen kunto. Sementtitasoitteen kosteuspitoisuuden tulisi olla enintään 2 % ja anhydriittitasoitteen 0,5 %.

1. KOSTEUDEN MITTAUS
Kosteuden mittaus tulisi suorittaa CM-menetelmällä tai tarkemmalla punnitus- ja kuivausmenetelmällä (kuva 1). Urakoitsijoiden keskuudessa suosituin menetelmä on CM-mittaus. Erityisessä astiassa oleva kalsiumkarbidi (karbidi) vapauttaa veden vaikutuksesta kaasua – asetyleeniä. Tämä puolestaan nostaa paineen pullossa, jossa karbidia sekoitetaan lattiapäällysteeseen. Mitä suurempi veden pitoisuus laastissa on, sitä voimakkaampi on reaktio kalsiumkarbidin kanssa. Pullon kanteen kiinnitetyn painemittarin lukeman perusteella voidaan määrittää laastin kosteusaste.

2. TASO
Seuraava vaihe on taso Seuraava vaihe on taso Mittauksiin voidaan käyttää myös laser-nivellointilaitetta (kuva 2). Jos taso täyttää kaikki kosteusvaatimukset, voidaan siirtyä SportExtreme-urheilulattian asennukseen.

3. LATTIAN ASENNUSSA TARVITTAVAT TYÖKALUT:

puuhakkurisaha
paineilmakäyttöinen nitoja (taker), 38 mm:n niitit
rullattava mittanauha
laser-korkeusmittari
kalvoveitsi, lyijykynä
ruuvinväännin, puuruuvit 3,2 × 35 mm (valinnainen)
liima asennukseen tai ”hot-melt”-liima

4. KOSTEUSERISTYS
Kun lattia on imuroitu, levitämme lattialle PE-kalvon kosteuseristeeksi. Asennamme vähintään 0,2 mm paksuiset kalvokaistaleet noin 20 cm:n limityksellä ja liitämme ne yhteen teipillä. Kalvo on myös käännettävä seinille (kuva 4), ja ylimääräinen osa leikataan pois mattoveitsellä lattian asennuksen jälkeen. Tällä tavoin muodostuu tiivis kosteuseriste, joka estää kosteuden pääsyn puisiin palkkeihin, puupohjaiseen levyyn ja kerrostettuun urheilulattialautaan.

5. KANTORAKENNE
Eristyksen asennuksen jälkeen aloitetaan lattian kanto-rakenteen asentaminen. Rakenne koostuu vaneripalkkeista, joiden poikkileikkaus
, 18 mm x 75 mm ja pituus 2000 mm. Palkkien kosteuspitoisuuden tulisi olla välillä 10 ± 2 %. Vanerin tiheyden tulisi olla 550–750 kg/m³. Rakenne koostuu parittomasta määrästä viiluja (ulko- ja sisäviiluja), jotka on liimattu toisiinsa urea-, jolloin vierekkäisten kerrosten kuidut kulkevat suorassa kulmassa toisiinsa nähden; viilulajit: koivu, leppä, pyökki; paloluokka (standardin EN 13986 mukaan): D-s2, d0.

Ensimmäinen palkki asennetaan seinän viereen enintään 75 mm:n etäisyydelle palkin akselista.

Seuraavat palkit asennetaan rinnakkain 500 mm:n akselivälillä. Alimman kerroksen palkit tulee asentaa aina hallin pidemmän sivun suuntaisesti. Alimman kerroksen palkit asennetaan linjaa pitkin. Niiden välillä ei saa olla mekaanisia liitoksia, ja niiden välissä on jätettävä 2–3 mm:n rako.

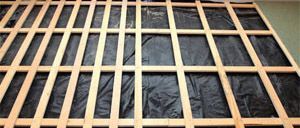

Kun ensimmäinen palkkikerros on asennettu, aloitetaan yläkerroksen asennus. Yläkerroksen akseliväli on 312,5 mm.

Yläkerroksen palkit liitetään alakerroksen palkkeihin 38 mm:n pituisilla galvanoiduilla niiteillä. Jokainen palkkien liitoskohta on kiinnitettävä kahdella niitillä ja yhdellä ruuvilla.

Yläkerroksen palkkien pitkittäisliitokset tehdään niiteillä. Palkkien päätyjen väliin jätetään 2–3 mm:n rako, ja jokainen palkki liitetään mekaanisesti kahdella niitillä.

Tällaisen valmistellun ristikkorakenteen alle on asetettava joustavat aluslevyt. Mitoiltaan 15 mm x 75 mm x 75 mm olevat aluslevyt on valmistettu muovista, jonka puristusjoustavuuskerroin Ec on 2,85 N/mm² ja tiheys 730 kg/m³. Joustavat aluslevyt asetetaan alimman palkin alle puoliväliin yläkerroksen palkkien liitoskohtien välille.

Joustavat aluslevyt on kiinnitettävä palkkiin asennusliimalla tai sulavalla polypropeeniliimalla sekä vähintään 12 mm leveillä ja 32 mm pitkillä niiteillä. TÄRKEÄÄ: Alakerroksen palkkien liitoskohdan tulisi aina sijaita yläkerroksen palkkien välivälin keskellä. Palkkien päätyjen väliin tulisi jättää 2–3 mm:n rako. Liitoskohdassa tulee aina olla joustava aluslevy, joka on kiinnitetty vierekkäisiin palkkeihin liimalla sekä kahdella, vähintään 12 mm leveällä ja 38 mm pitkällä niitillä.

Paikoissa, joihin asennetaan katsomot ja penkit, ritiläpohjaa on tiivistettävä suunnitelman ohjeiden mukaisesti.

On muistettava, että kun lattiapinta-ala on yli 400 m², on huolehdittava koneellisesta ilmanvaihdosta. Tällä tavoin valmistellulle ristikkopohjalle voidaan asentaa OSB 3 -levyjä. Levyjen asennuksen aikana mitataan ristikkopohjan tasaisuus ja mahdolliset poikkeamat tasoitetaan puisten välikappaleiden avulla.

Asennamme 10 mm paksuiset OSB 3 -levyt siten, että niiden pidemmät sivut asetetaan yläkerroksen palkkien suuntaisesti. Levyjen väliin on jätettävä 2 mm:n liikuntasauma jokaisella levyn sivulla.

Kiinnitämme OSB 3 -levyn yläkerroksen palkkeihin 3,2 x 35 mm puuruuvilla tai vähintään 12 mm leveillä ja 38 mm pitkillä galvanoiduilla niiteillä noin 200–300 mm:n välein. Levy tulee asentaa palkkeihin limittäin vähintään 500 mm:n siirtymällä. Levyjen reunojen ja seinän väliin tulee jättää noin 15 mm:n levyinen liikuntasauma.

Kiinnitämme OSB 3 -levyn yläkerroksen palkkeihin puuruuveilla 3,2 x 35 mm puuruuvilla tai vähintään 12 mm leveillä ja 38 mm pitkillä galvanoiduilla niiteillä noin 200–300 mm:n välein. Levy tulee asentaa palkkeihin limittäin vähintään 500 mm:n siirtymällä. Levyjen reunojen ja seinän väliin tulee jättää noin 15 mm:n levyinen liikuntasauma.

6. Urheilulaut
:asennus Urheilulauta on sopeutettava huoneenlämpötilaan vähintään 48 tuntia ennen asennusta avaamattomissa tehdaspakkauksissaan.

Niitit kiinnittävät laudan uran levyyn 150–200 mm:n välein.

Kun koko laudarivi on asetettu paikoilleen, kiinnitämme laudat niiteillä OSB 3 -levyyn noin 150–200 mm:n välein. Näin saadaan erittäin kestävä liitos.

Avaamme muutaman laatikon, joissa on laudat, ja asetamme lattian kuvion paikoilleen ennen asennusta. Näin saamme lattialle esteettisen ulkonäön.

Asennamme laudat vasemmalta oikealle. Liitämme laudat toisiinsa lukkopontteilla ja lyömme ne tiukalle puisen lyöntivälineen avulla. Toimimme samalla tavalla myös lautojen liitoksissa lyhyemmillä päillä. Jotta lautojen liitoskohta olisi tasainen, lyömme ne kiinni lyhyemmältä reunalta.

Seinien ja pylväiden viereen on jätettävä noin 15 mm:n levyinen liikuntasauma. Tämä rako mahdollistaa lattialautojen vapaan muotoutumisen lämpötilan ja kosteuden vaihteluiden vaikutuksesta. Kun koko lattiapinta on asennettu, asennamme seinälistat, joissa on tuuletusrako.

Kaikki tuulettimet on suojattu listojen avulla ja varustettu metallisella ritilällä.

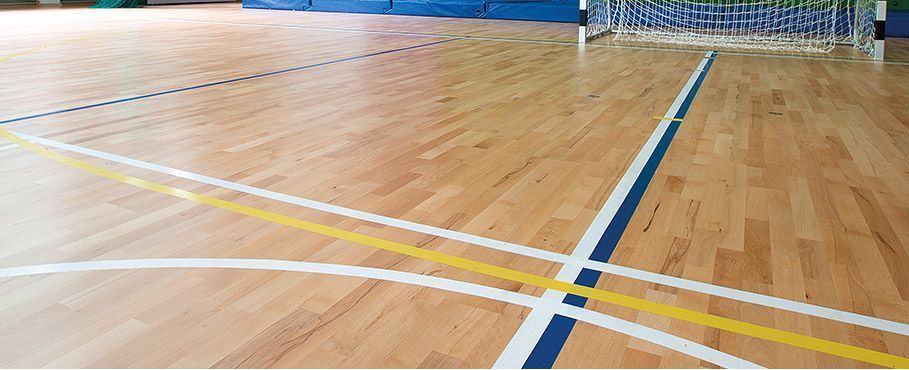

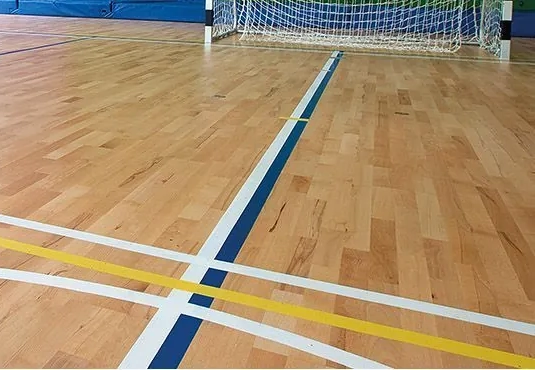

7. Viivojen maalaaminen

Seuraava vaihe on lattialinjojen maalaaminen erikoismalleilla. Kun linjat on piirretty suunnitelman mukaisesti ja merkitty, niiden ääriviivat peitetään itseliimautuvalla paperiteipillä.
