Vinyylilankku on suosittu valinta erilaisiin tiloihin niiden kestävyyden ja kosteudenkestävyyden ansiosta. Vinyylilankun asennus on suhteellisen helppoa eikä vaadi erikoistyökaluja. Ennen asennuksen aloittamista on varmistettava, että alusta on puhdas, kuiva ja tasainen.
1.
Ennen kuin lattia toimitetaan asennuspaikalle, rakennukseen on asennettava ovet ja ikkunat, ja kaikki ”märkätyöt” on saatava päätökseen, kuten rappaus, väliseinien rakentaminen, maalaus jne. Jos rakennuksessa on kellarit lattian asennuspaikan alla, niiden on oltava kuivia ja hyvin tuuletettuja. SPC-paneeleja voidaan asentaa kaikkiin asuintiloihin, kuten olohuoneisiin, makuuhuoneisiin, keittiöihin ja kylpyhuoneisiin, sekä useimpiin julkisiin tiloihin.
SPC-lattioita tulee käyttää niiden käyttötarkoituksen mukaisesti, joka määräytyy tilojen käyttöluokan perusteella standardin ISO 10874 mukaisesti. Tiedot tietyn SPC-lattian käyttötarkoituksesta tilojen käyttöluokkien mukaan löytyvät tuotteen pakkauksesta, tuotteen teknisestä tiedotteesta sekä tuotekuvauksesta, joka on saatavilla osoitteessa barlinek.com
SPC-lattiapaneeleja sisältäviä pakkauksia on käsiteltävä varovasti kuljetuksen ja purkamisen aikana, jotta vältytään mekaanisilta vaurioilta. Alkuperäisessä pakkauksessaan olevat SPC-lattialaudat on varastoitava kuivassa paikassa vaakasuorassa asennossa kuormalavoilla tai puupalkkeilla. SPC-lattialautojen pakkausten ja lattian välissä on oltava vähintään 75 mm:n vapaa tila.

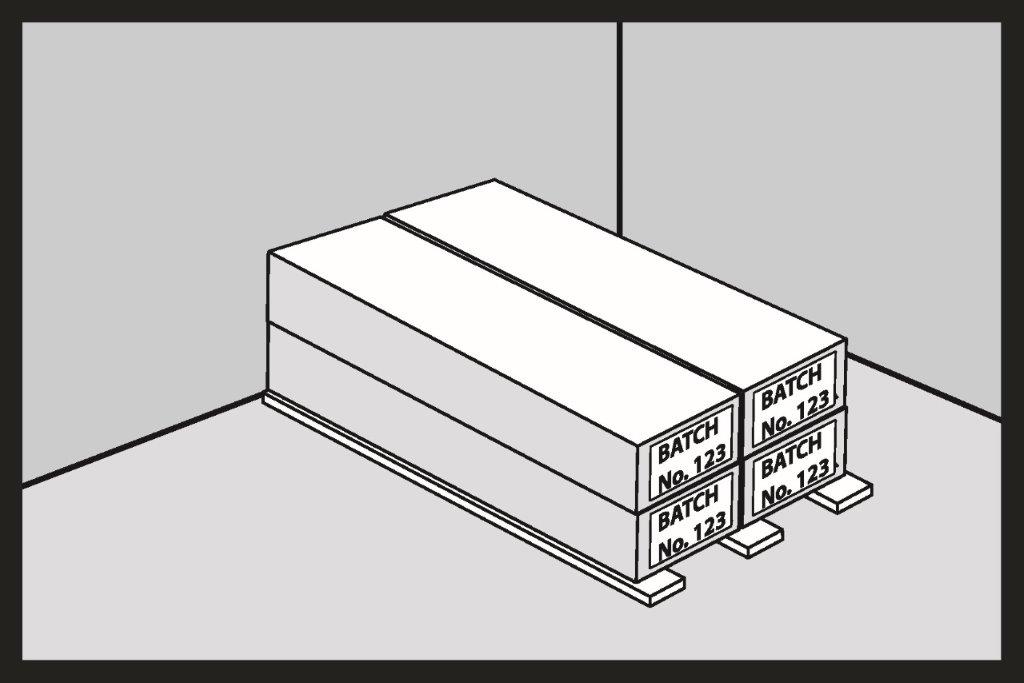

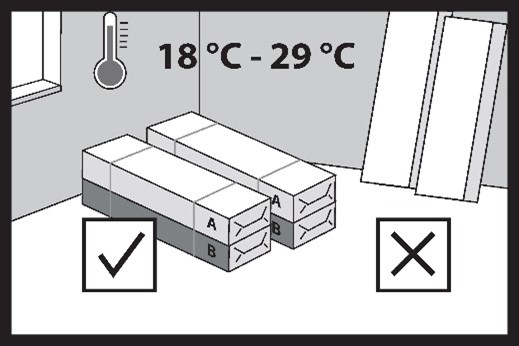

Lattia on säilytettävä alkuperäispakkauksessaan siinä tilassa, johon se on tarkoitus asentaa, vähintään 24 tuntia, jotta se ehtii sopeutua ympäristön olosuhteisiin. Ilman lämpötilan tulisi olla +18 °C – +29 °C.
2.
Puualustan (tai puupohjaisten levyjen) kosteus ei saa ylittää 12 %. Betonialustan kosteus ei saa ylittää 2 %:a eikä anhydriittialustan kosteus 0,5 %:a. Mittaustulokset on dokumentoitava.
3.
SPC-paneeleja tehdään lattialämmityksen päälle, betonialustan kosteuspitoisuus ei saa ylittää 1,5 %:a eikä anhydriittialustan kosteuspitoisuus 0,3 %:a. Mittaustulokset on dokumentoitava.
4.
Suurin sallittu epätasaisuus voi olla enintään 5 mm, mitattuna 2 metrin pituudelta. Paikalliset epätasaisuudet eivät saa olla suurempia kuin 2 mm 20 cm:n pituudelta.
5.
Ennen SPC-paneelien asennuksen aloittamista alusta on lakaistava tai imuroitava. Alustan tulee olla vapaa pölystä, rakennusjätteistä, maaleista, lakoista, vahasta, rasvasta, öljyistä, kovetteista, tiivistysaineista, liuottimista, hiekasta, liimajäämistä, rasvoista ja muista vieraista aineista.
6.
Alustan tulee olla kuiva, vakaa, ilman naarmuja tai halkeamia sekä puhdas, ilman näkyviä likaantumia. Sementti- tai anhydriittialustan halkeamat ja puutteet tulee tasoittaa. Jos asennus tehdään kelluvana keraamisten laattojen päälle, saumat, joiden leveys on yli 5 mm ja syvyys yli 2 mm, on tasoitettava.
Liimausasennuksessa kaikki laattojen väliset saumat on täytettävä tasoitteella, ja liimajärjestelmän valmistajan ohjeet on otettava huomioon.
Tietoa SPC-lattioiden asennukseen suositellusta liimajärjestelmästä löytyy osoitteesta barlinek.com
Vaneri, OSB-levy ja lastulevy on asennettava rakenteellisesti tukevasti levyn valmistajan ohjeiden mukaisesti. Suosittelemme puupohjaisten levyjen asennusta kahdessa kerroksessa, jotka kiinnitetään puuruuveilla. Yhden levokerroksen reunat tulee asentaa limittäin toiseen kerrokseen nähden. Puupohjaisten levyjen alustan on taattava riittävä jäykkyys ja tuki SPC-lattian asianmukaiselle asennukselle. Levyjen liitoskohtien tulee olla sileitä, eivätkä ne saa taipua tai joustaa kuormituksen alla.
Kaikkien ruuvien päiden tulisi olla hieman upotettuina levyn pinnan alapuolelle.
7.
SPC-lattialautoja ei saa asentaa olemassa olevien pehmeiden mattojen, pehmeiden PVC-lattiapäällysteiden, mattojen tai muiden vastaavien materiaalien päälle.
8.
Asennettaessa SPC-laattoja kelluvalla asennustavalla on käytettävä aluskatetta, jonka ominaisuudet ovat seuraavat:
CC – pitkäaikaiset staattiset kuormitukset ≥ 90 kPa
CS – lyhytaikainen paine ≥ 400 kPa
DL – dynaaminen kuormitus ≥ 4 000 000 sykliä
9.

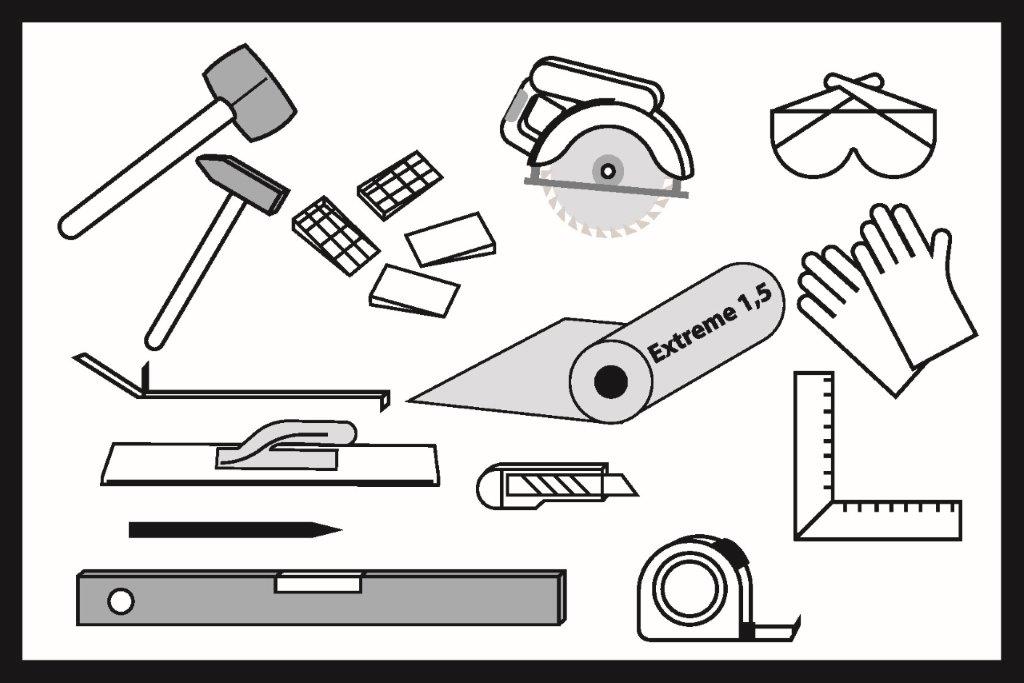

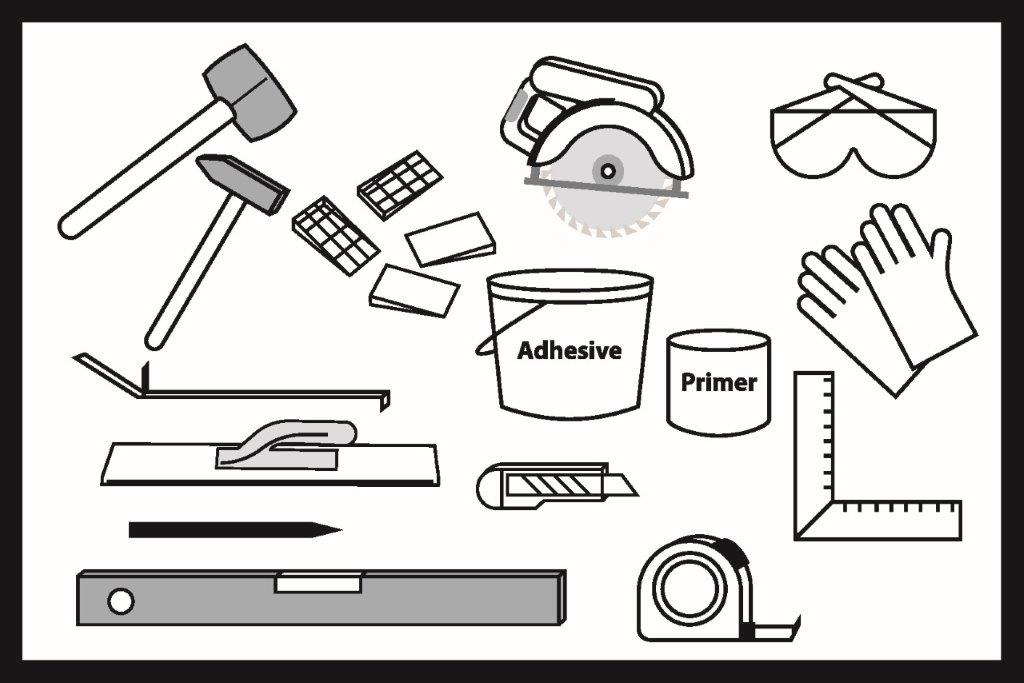

suositellut työkalut ja materiaalit lattian asennukseen:
Liimapohjaisessa asennusjärjestelmässä emme käytä lattian aluskatetta. Käytämme liimaa ja pohjamaalia. Lattian liimaamiseen on käytettävä suositeltua liimajärjestelmää.
Lisätietoja löytyy sivustolta barlinek.com
10.

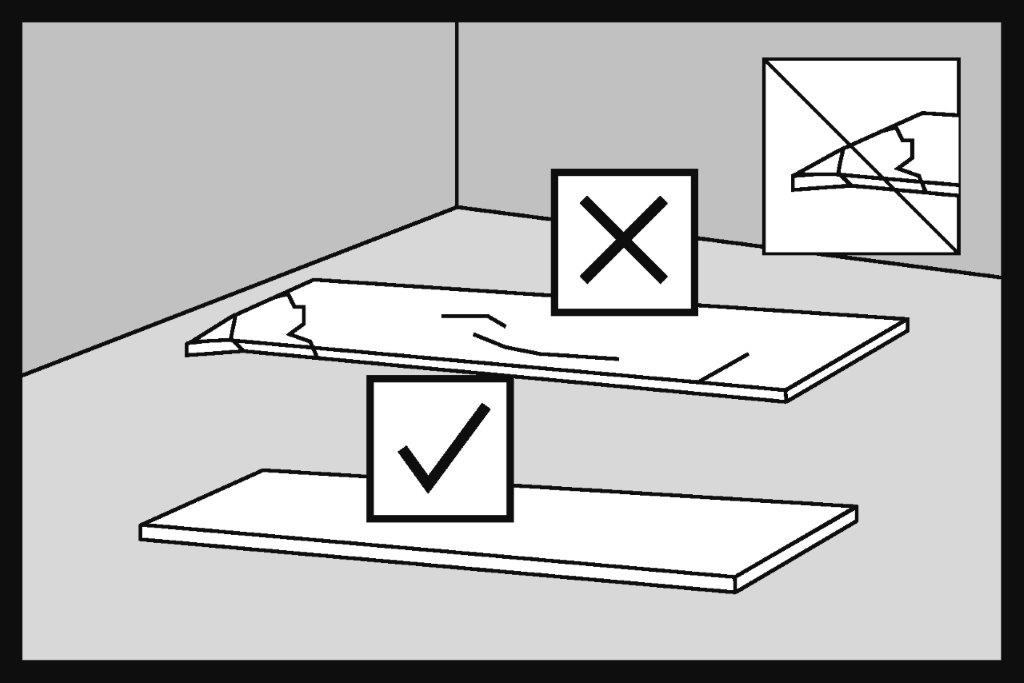

Ennen asennusta tilaajan tai asentajan tulee tarkastaa SPC-paneelit ja varmistaa, että ne vastaavat tilausta. Laudat on tarkastettava laadun, pintakäsittelyn, kiillon, värin ja mekaanisten vaurioiden osalta (tuotetyyppiä koskevat tiedot löytyvät etiketistä, ohjeista tai tuoteselosteesta). Epäselvissä tapauksissa tilaajan tai asentajan ei tule käyttää mitään SPC-paneelia, jota hän pitää asennuksessa sopimattomana, vaan hänen tulee ottaa välittömästi yhteyttä myyjään. Vaurioituneen, tilauksesta poikkeavan, näkyviä vikoja sisältävän tai visuaalisesti hyväksyttämättömän SPC-paneelin asentaminen johtaa takuun menettämiseen.
11.
Asennuksen aikana paneelit on asennettava useista pakkauksista, ja niiden värit on sovitettava toisiinsa, jotta lattian ulkonäkö olisi tasapainoinen.
Kun tilaat lattiapäällysteen, tilaa noin 5 % enemmän paneeleja kuin mitattu lattiapinta-ala. Jos huoneessa on paljon kulmia tai esteitä, SPC-laudat asennetaan huoneen poikkisuuntaan tai jos ne liitetään keraamisiin laattoihin, saatetaan tarvita noin 10 % ylimääräistä materiaalia.
12.

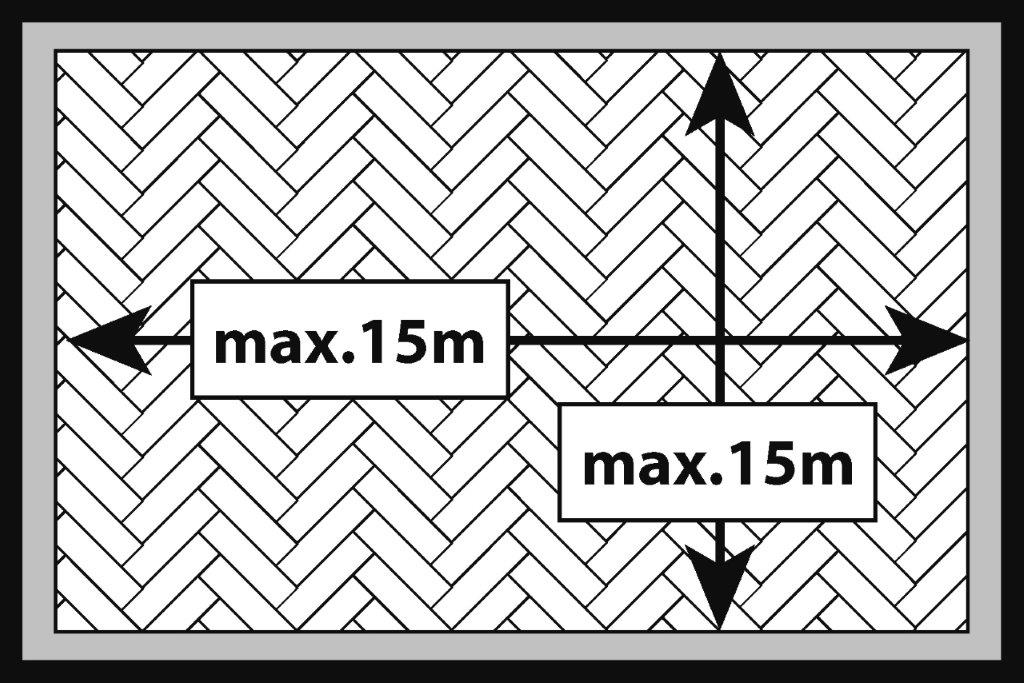

Talon tai asunnon kerroksen pohjapiirroksen enimmäismitat, joissa kelluvasti asennettu SPC-lattia ei vaadi liikuntasaumoja oviaukkoissa, ovat 15 m × 15 m. Kun mitat ovat enintään 15 m × 15 m, emme tee liikuntasaumoja oviaukkoihin tai viereisiin huoneisiin johtaviin kulkureitteihin. Teemme liikuntasaumoja seinien ja rakennusosien, kuten portaiden ja pylväiden, ympärille.
13.

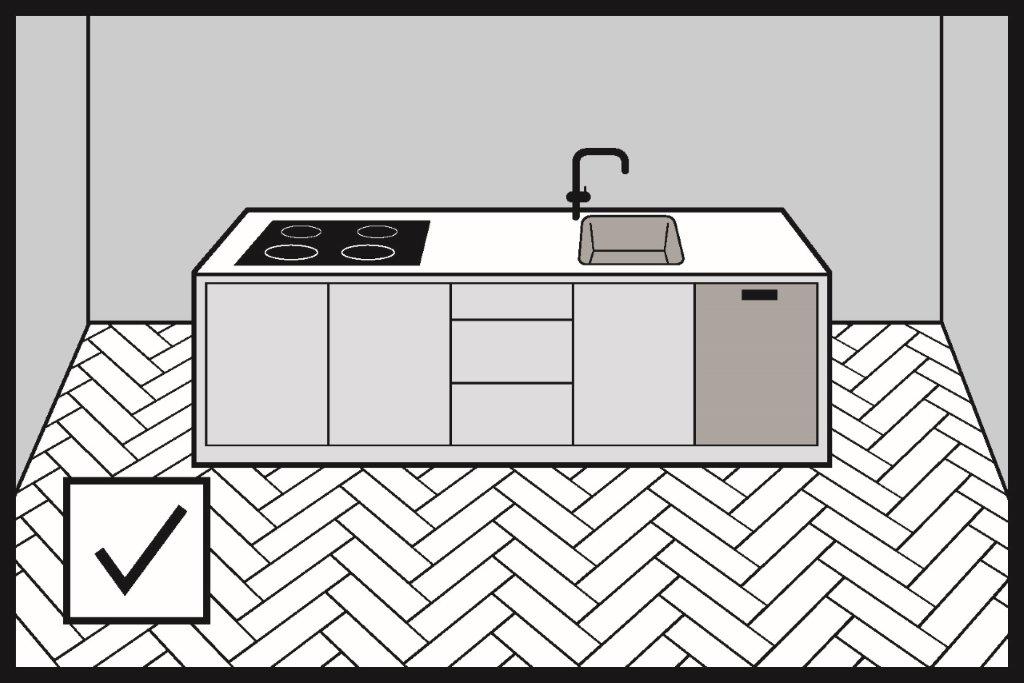

Kelluvaan tai liimattavaan järjestelmään asennetulle lattialle voidaan sijoittaa raskaita esineitä, kuten keittiösaareke tai huonekaluja, ilman että rakenteiden ympärille tarvitsee tehdä liikuntasaumoja.
On kuitenkin välttämätöntä tehdä ympäröivä liikuntasauma kiinteiden osien ympärille, jotka on vedetty lattiasta saarekkeeseen, kuten vesi- ja viemärijärjestelmät.
Teemme aina seinäliitoksia riippumatta valitusta asennusjärjestelmästä.
14.

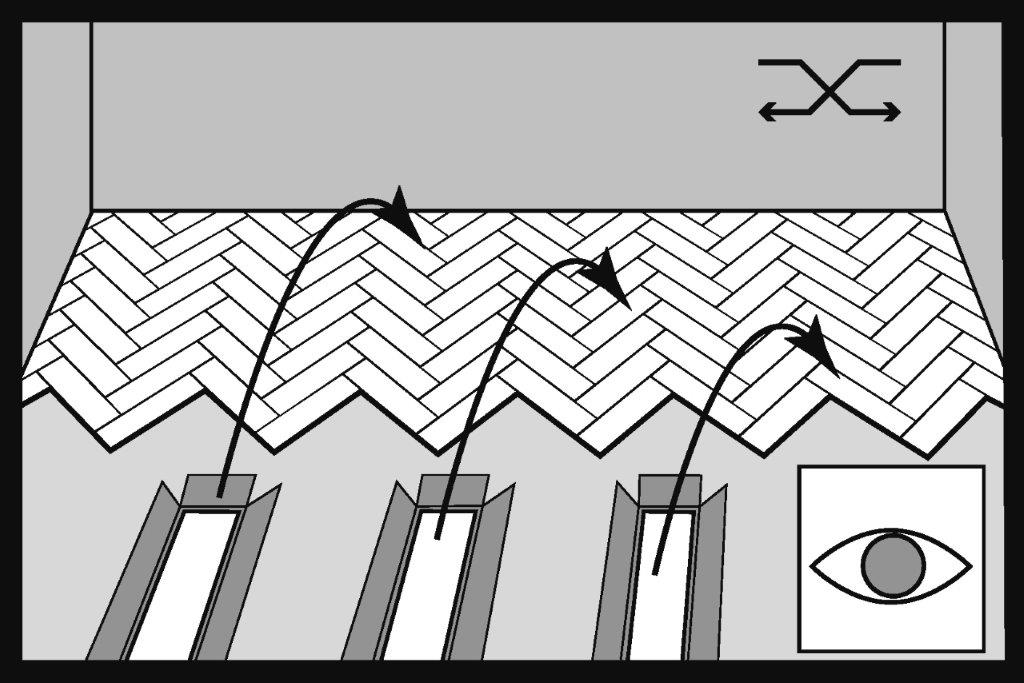

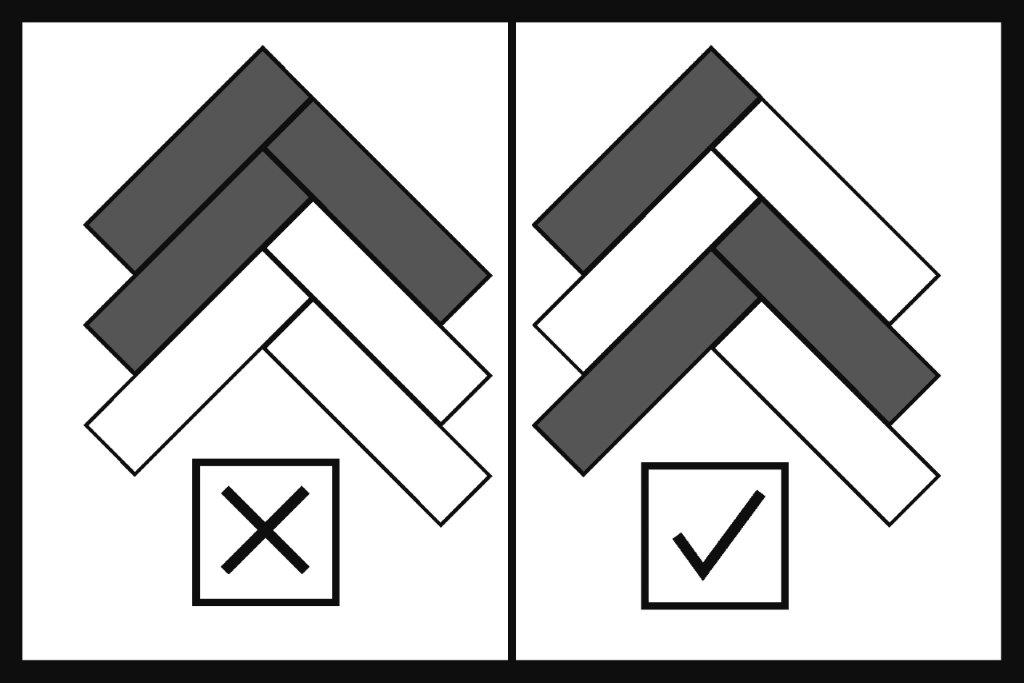

Ennen asennuksen aloittamista on tarkistettava materiaalin värien yhtenäisyys. Käytetyn tekniikan tarkoituksena on jäljitellä luonnonpuun ainutlaatuisia ominaisuuksia mahdollisimman tarkasti, minkä vuoksi yksittäisten osien sävyissä ja rakenteessa voi esiintyä pieniä eroja. Tämä on tuotteen ominaisuus, ei vika. Toimitus voi sisältää paneeleja eri tuotantosarjoista, mikä on tavanomaista. Ostajan tai asentajan on valittava ja sekoitettava paneeleja eri pakkauksista, jotta saadaan aikaan harmoninen visuaalinen vaikutelma. Asennus on keskeytettävä, jos ilmenee merkittäviä kontrastisia värieroja, jotka rikkovat koristeen yhtenäisyyttä.
15.

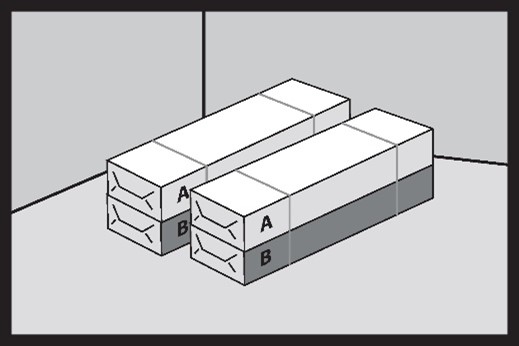

Jokainen klassisen kalanruotokuvion asennukseen tarkoitettu kahden pakkauksen sarja sisältää kaksi paneelipakkausta: oikeat paneelit, joiden pakkauksessa on merkintä ”A”, sekä vasemmat paneelit, joiden pakkauksessa on merkintä ”B”.
16.

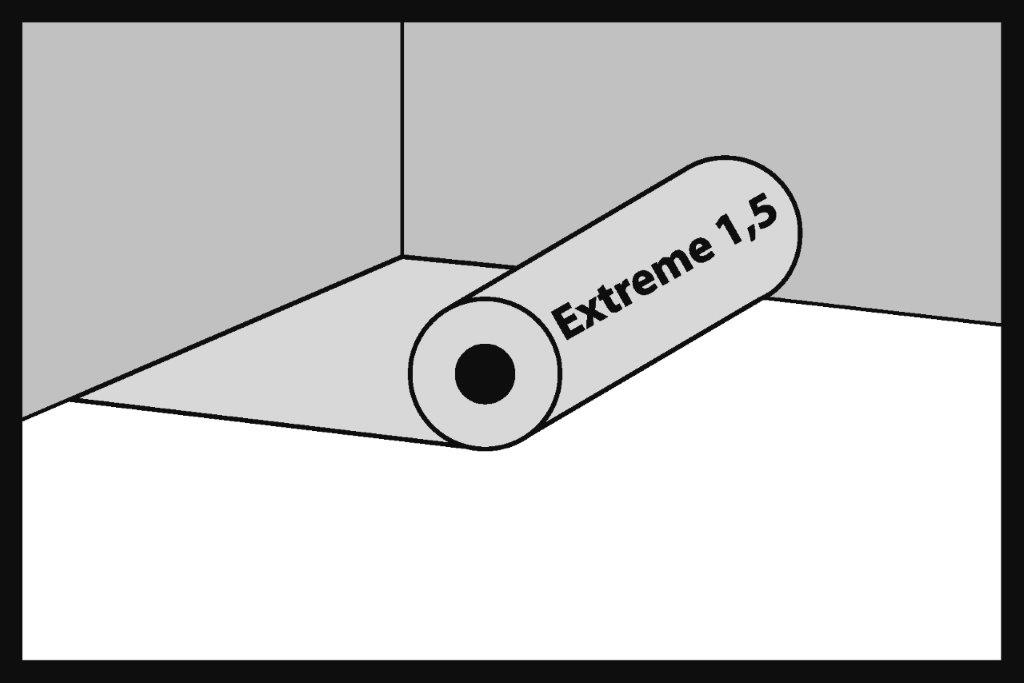

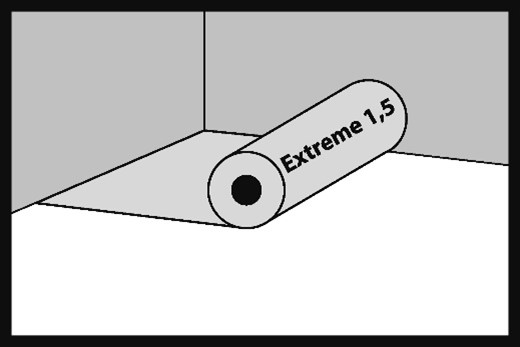

Levitämme paneelien aluskateen. Vierekkäiset aluskateen nauhat on asennettava kosketuksissa toisiinsa. Kelluvassa asennuksessa on käytettävä aluskatetta, jonka ominaisuudet ovat seuraavat:
CC – pitkäaikaiset staattiset kuormitukset ≥ 90 kPa
CS – lyhytaikainen paine ≥ 400 kPa
DL – dynaaminen kuormitus ≥ 4 000 000 sykliä
On tärkeää, että aluskate kestää erilaisia kuormituksia koko käyttöikänsä ajan. Aluskaten käyttö, jonka suorituskyky on heikompi, johtaa lattian virheelliseen asennukseen ja takuun menettämiseen. Barlinekin valikoimassa on Extreme 1.5 -aluskate, joka täyttää mainitut tekniset vaatimukset.
17.
Aloitamme jodekki-asennuksen huoneen vasemmalta puolelta oikealle. Sinun tulee aina varmistaa, että edessäsi ovat urat (lukkopontin urat) sekä L- että R-lautojen pidemmillä sivuilla.
18.

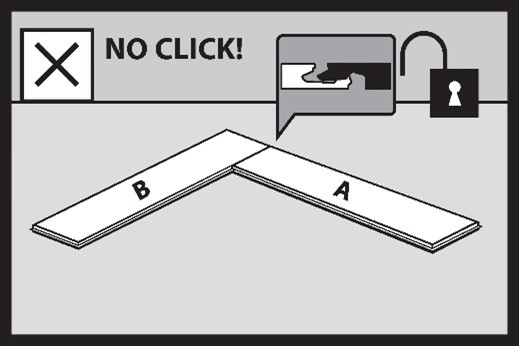

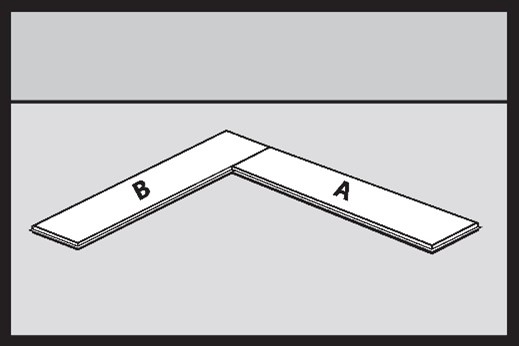

Se, että kahden laudan lukkopontit ovat kiinni lyhyellä sivulla, ei tarkoita, että lukkopontti olisi kiinnitetty.
19.

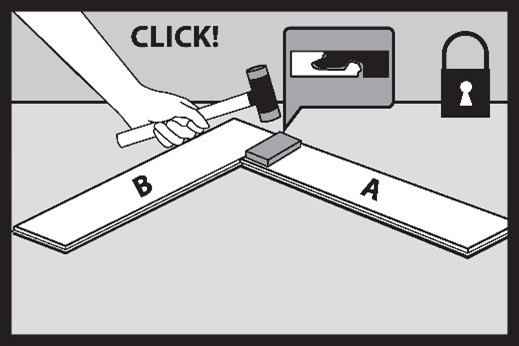

Lukkopontti kiinnitetään lyömällä vasaralla muutaman kerran lukkoponttien liitoskohtaa.
Kun lukkopontti on kiinnitetty oikein, paneelien pintakerroksen tulisi olla samassa tasossa, eikä liitettyjen osien välillä saisi olla näkyvää korkeuseroa.
Tärkeää!
Käytä lyömiseen iskua vaimentavaa vasaraa, esimerkiksi hiekkavasaraa.
Jotta paneelit liitetään oikein toisiinsa, jokainen lyhyt reuna on lyötävä kiinni ylhäältä päin asetetun puupalan ja vasaran avulla.
20.
Kahden ensimmäisen paneelin järjestys ja sijoittelu on erittäin tärkeää.

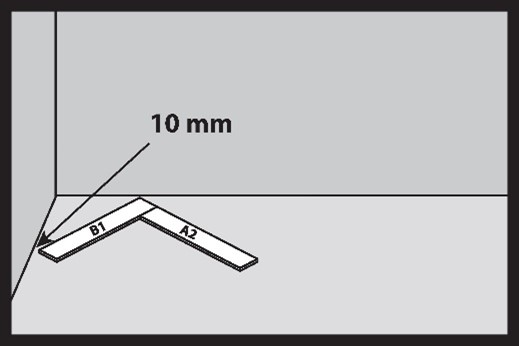

Asennamme ensin vasemman paneelin (L) (1). Oikea paneeli (R) asennetaan toisena (2). Paneelin L1 kulman tulee olla 10 mm:n päässä seinästä (liikuntasauma). Tämä on erittäin tärkeää ja vaikuttaa asennuksen oikeaan etenemiseen.
21.

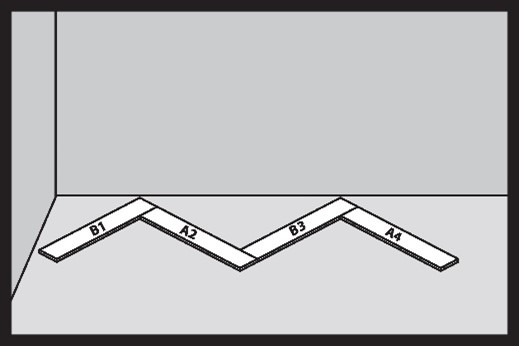

Asennamme seuraavat paneelit järjestyksessä B3 ja A4. Muistetaan lyödä vasaralla, joka ei jätä jälkiä, lukkopontin lyhyen reunan liitoskohtaa.
22.

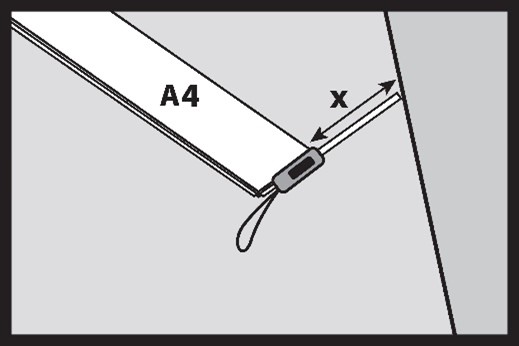

Aloitamme viimeisen paneelin asennuksen mittaamalla etäisyyden X kulmasta seinään.
23.

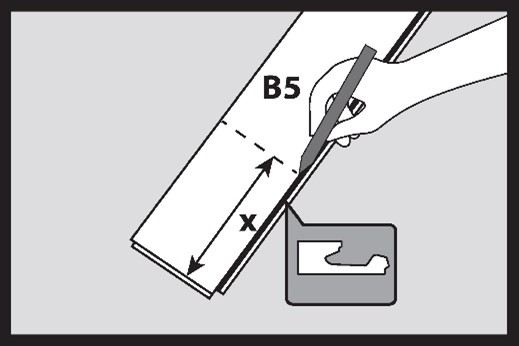

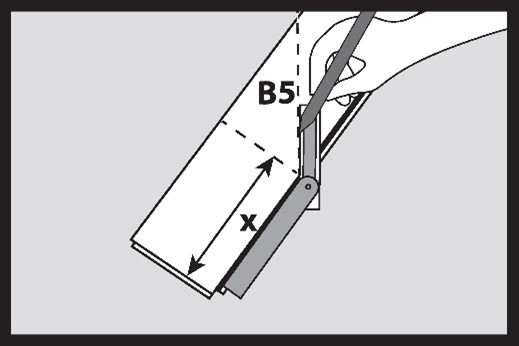

Viimeiseltä paneelilta (tässä tapauksessa L5) mitataan etäisyys X, josta vähennetään 10 mm:n laajenemisraon leveys.
24.

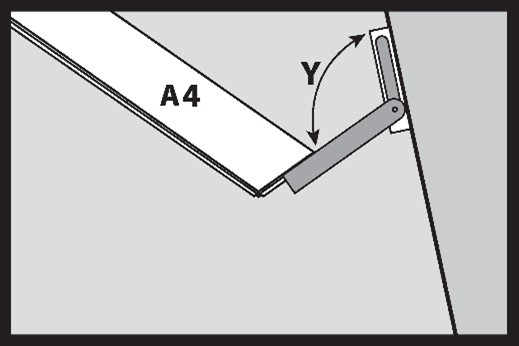

Säädettävän kulmamittarin avulla mitataan kulma Y paneelin lyhyen reunan ja seinän välillä.
25.
Siirrämme mitatun kulman Y L5-paneeliin ja merkitsemme leikkausviivan.
26.
SPC-paneeli leikataan käsisahalla tai moottorisahalla.
27.

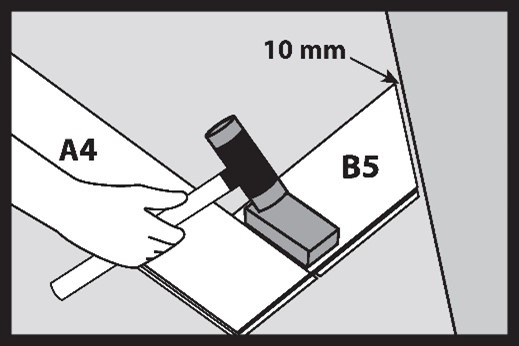

Kiinnitämme oikeaan pituuteen leikatun paneelin lukkoponttien avulla. Muistetaan lyödä lukkoponttien liitoskohtaa vasaralla. Oikein leikattu paneeli jättää asennuksen jälkeen 10 mm:n liikuntasauman seinään nähden.
28.
Jotta paneelit liitetään oikein toisiinsa, jokainen lyhyt reuna on lyötävä kiinni ylhäältä asetetulla lyöntityökalulla ja vasaralla.
29.
Kiinnitämme kiinnikkeen paneelin yläreunaan aivan sen reunan viereen.
30.

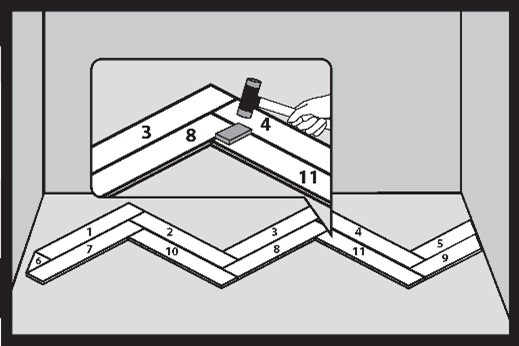

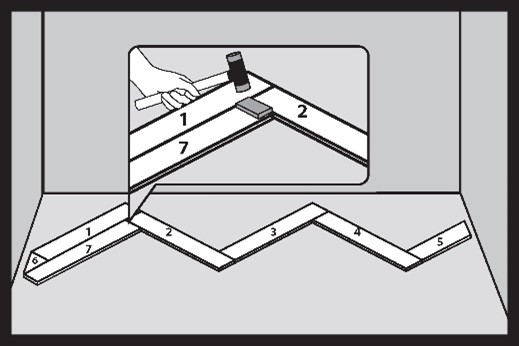

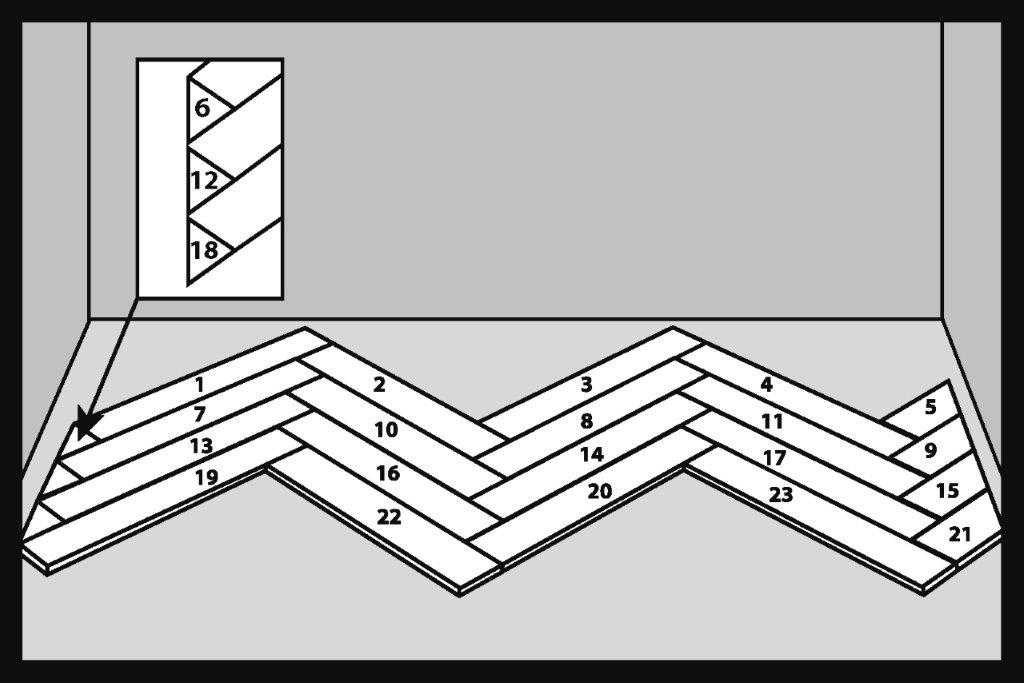

Kun ensimmäinen herringbone-rivi on asennettu, asennetaan seuraavat paneelit. Asennusjärjestys on erittäin tärkeä. Kuvassa näkyy oikea asennusjärjestys.
31.

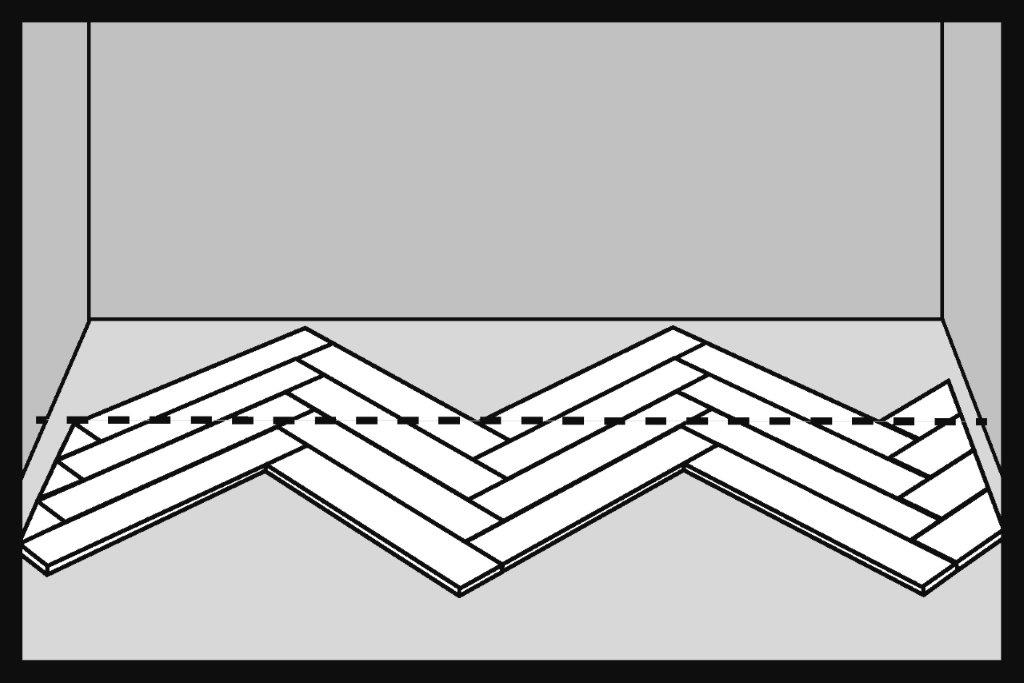

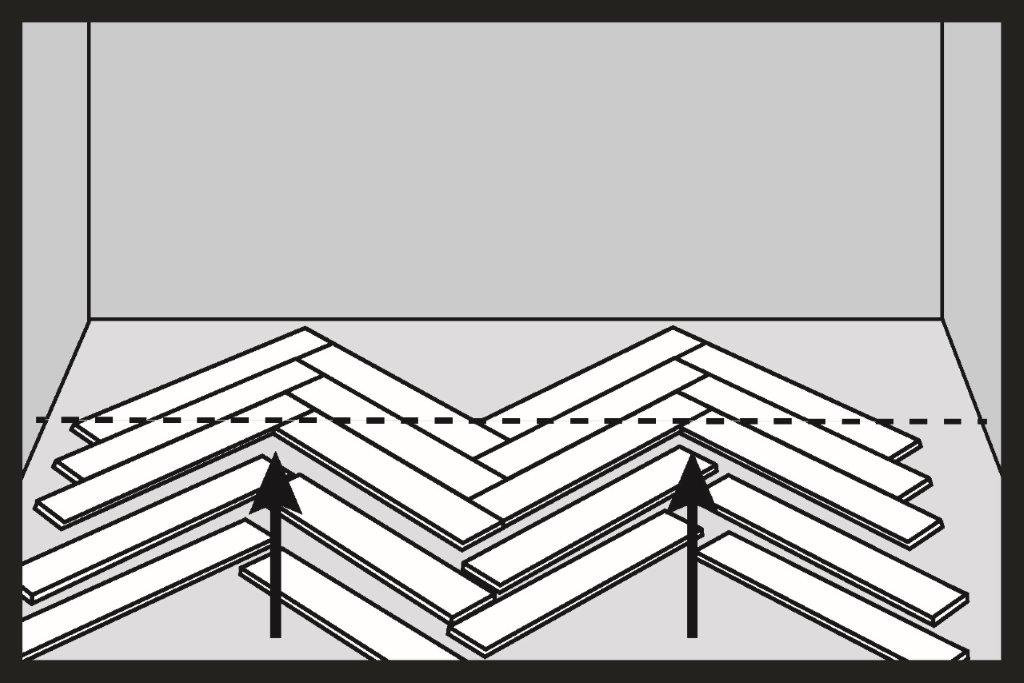

Kun neljä riviä SPC-paneeleita on asennettu, merkitään seinän suuntaan kulkeva leikkausviiva. Viiva kulkee vasemmalla puolella olevasta kulmasta oikealle.
32.

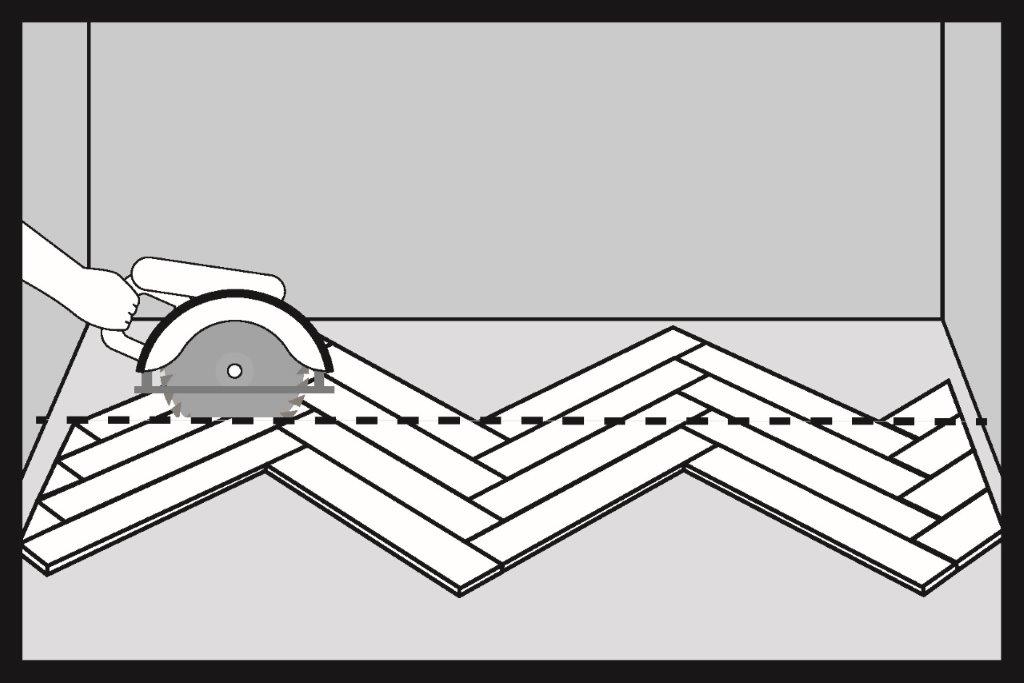

Leikkaamme asennetut SPC-paneelit sähkösahalla, jonka leikkuusyvyyttä voidaan säätää.
33.

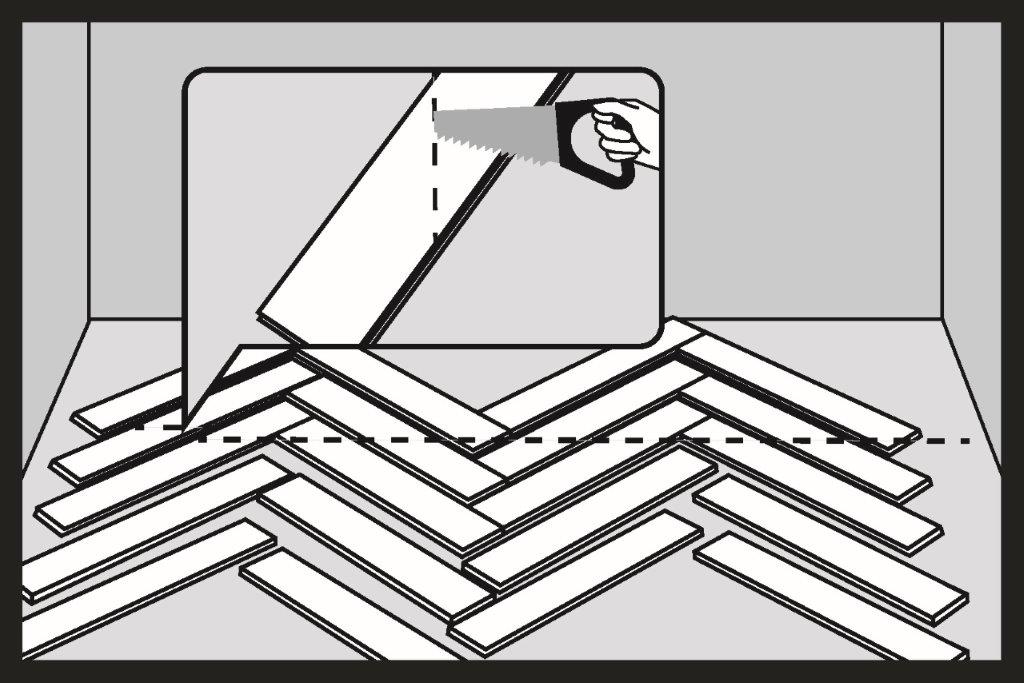

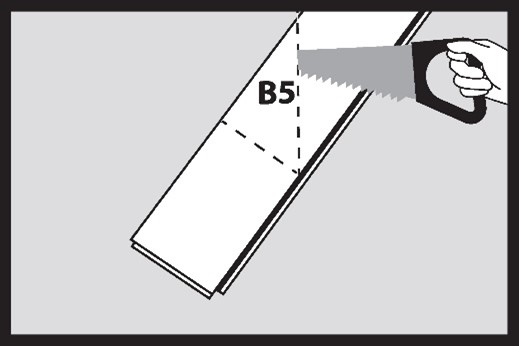

Jos käytössä ei ole sähkösahaa, jossa on sahaussyvyyden säätö, voidaan käyttää käsisahaa.

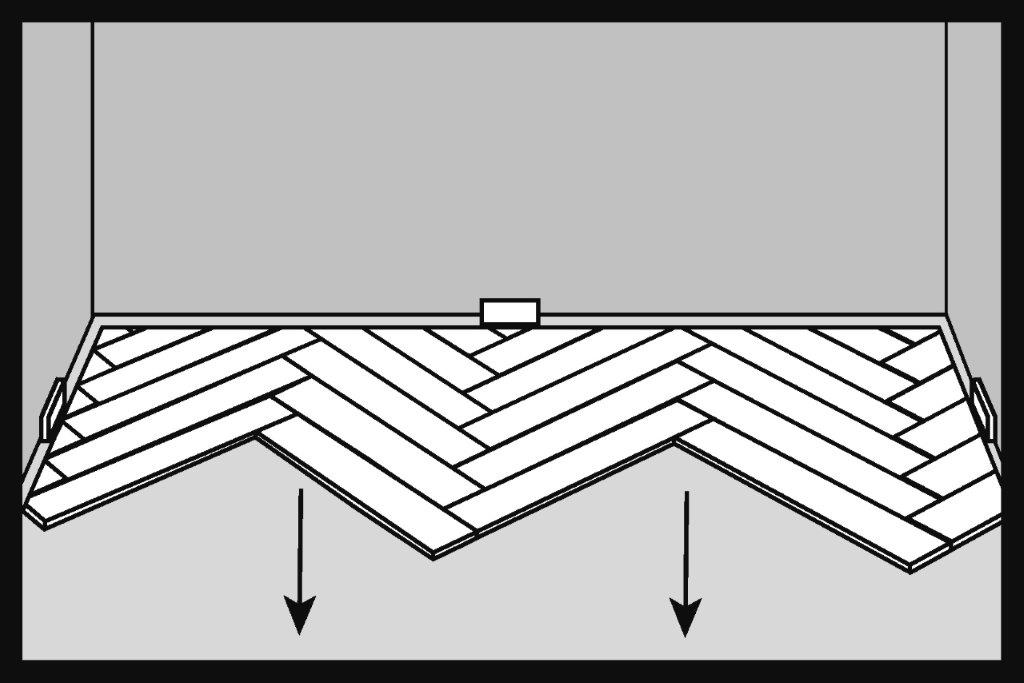

Avaamme kaikkien kiinnitettyjen herringbone-kuvioiden rivejä. Avaamisen suunta on merkitty nuolilla.
34.
Kun lattia on avattu, leikkaamme yksittäiset paneelit pitkin piirrettyä viivaa. Asetamme leikatut paneelit yhteen pinnaksi.
35.

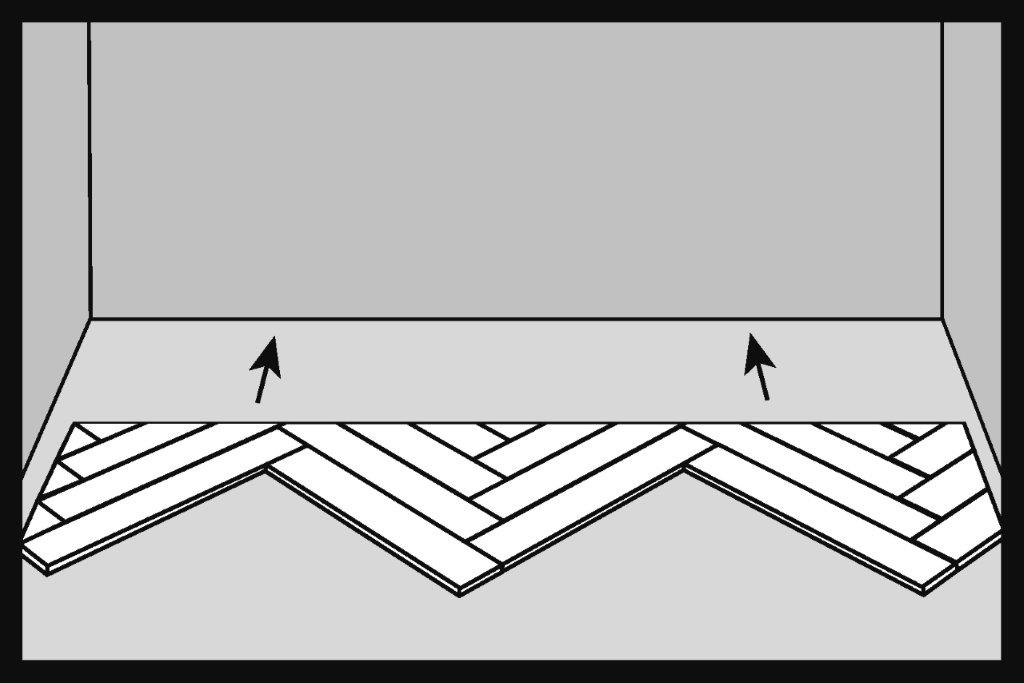

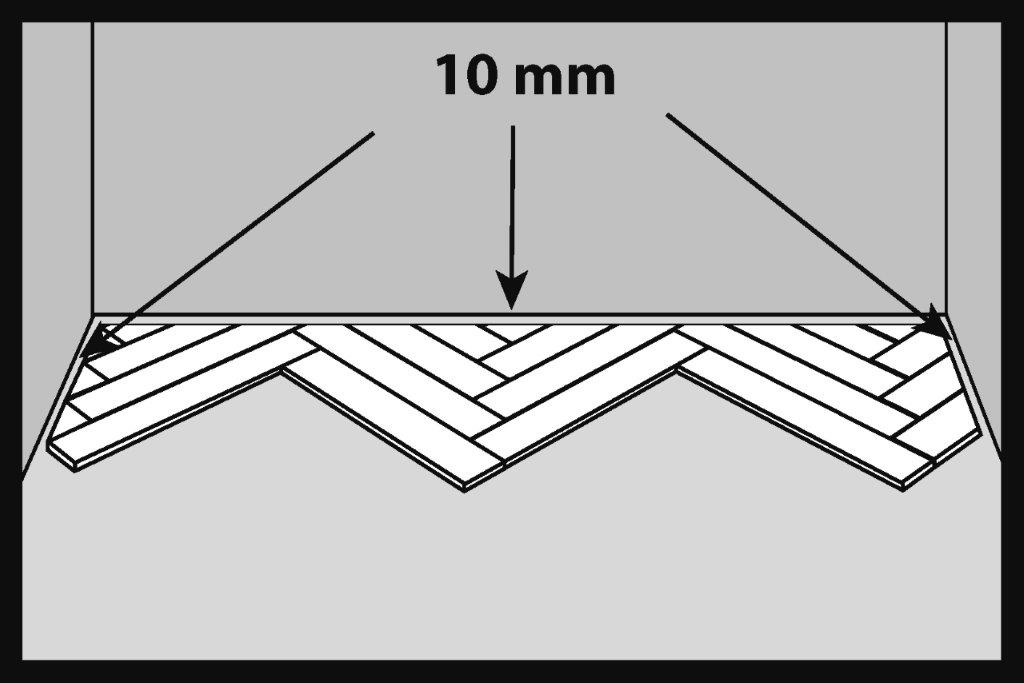

Riippumatta siitä, miten SPC-paneelit on leikattu, koko lattiapinta asennetaan seinää vasten.
36.
Muistetaan jättää joka puolelle 10 mm:n levyinen liikuntasauma.
37.

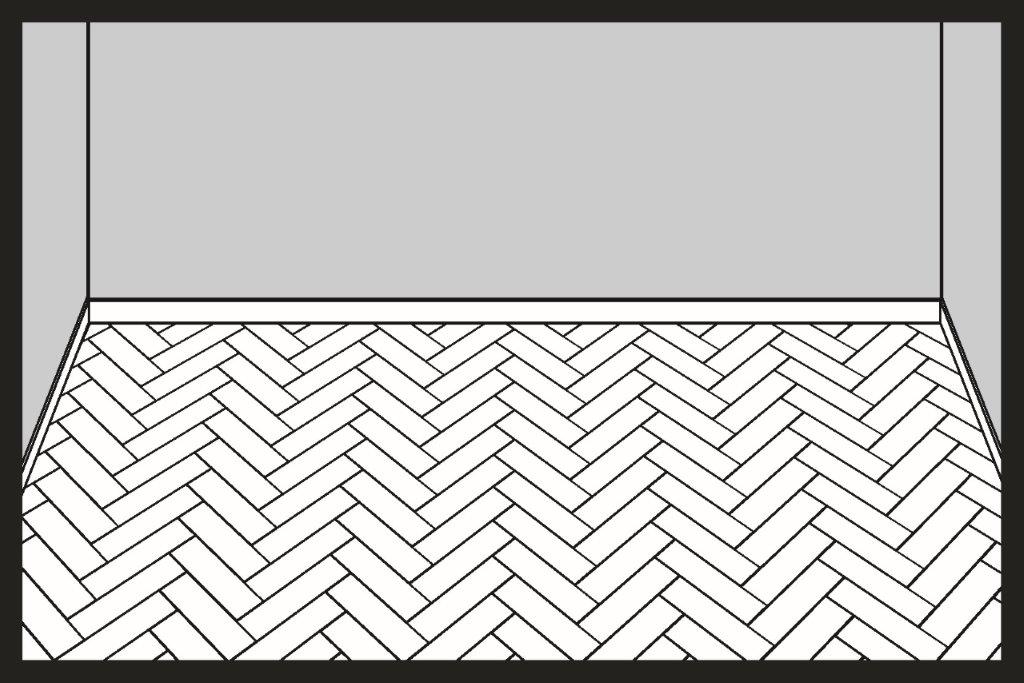

Asennamme loput SPC-paneelit noudattaen samaa asennusjärjestystä kuin lattian neljän ensimmäisen rivin asennuksessa.
38.

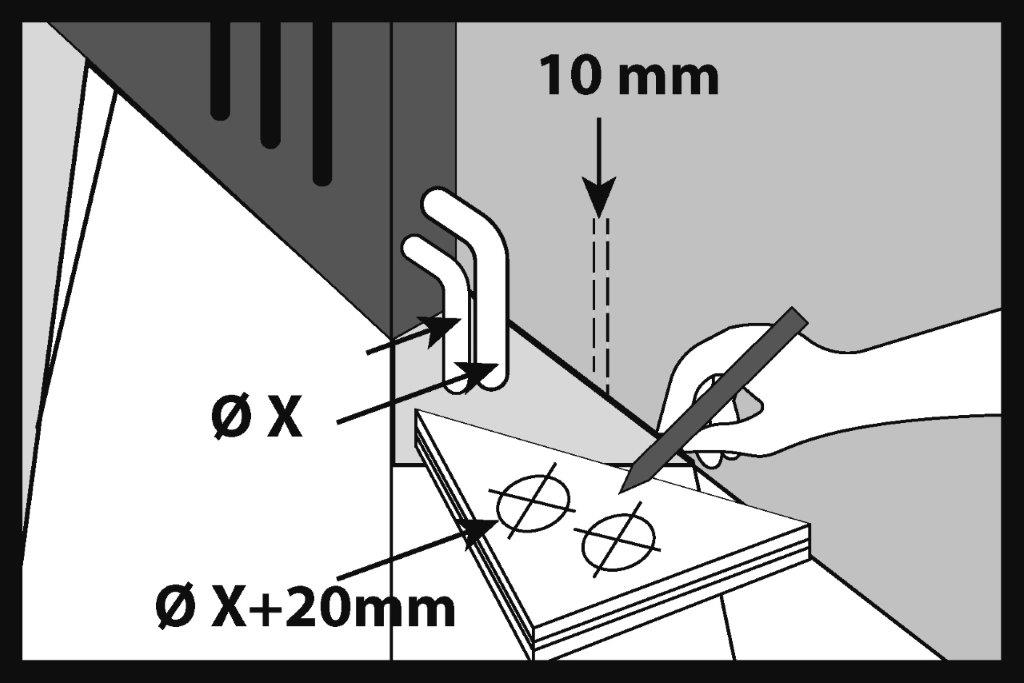

Kun lattiaa asennetaan putkien viereen, on leikattava reikiä, joiden halkaisija on putkien halkaisija lisättynä 20 mm:llä. Näin putkien ympärille jää 10 mm:n liikkumavara.
39.

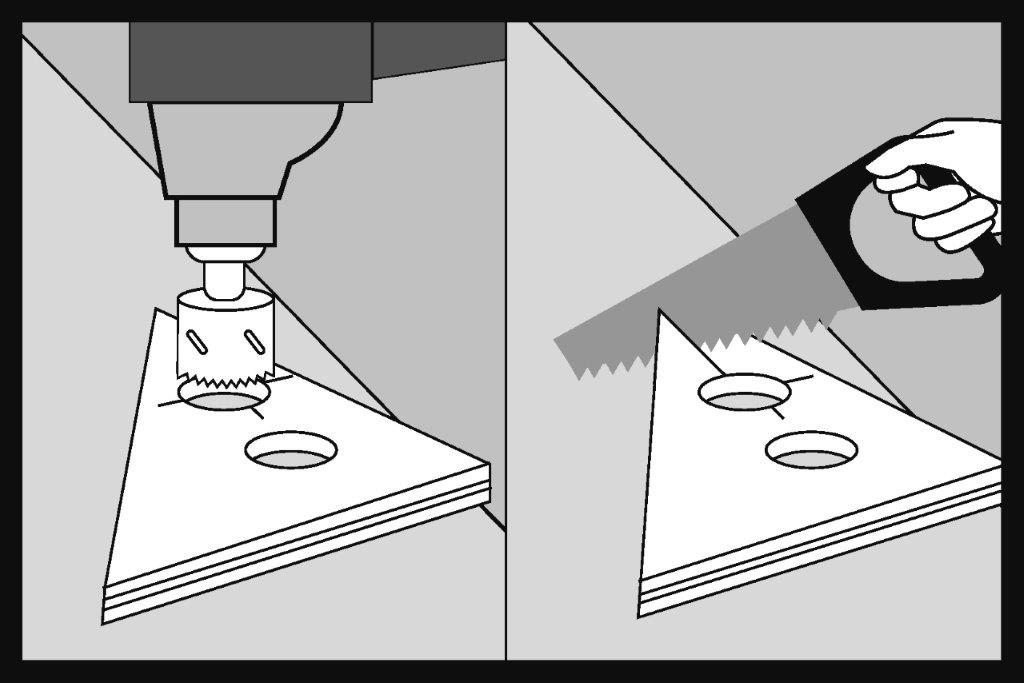

Reikien poraamiseen käytämme puuporaa. Leikkaamme paneelin reikien halkaisijan suuntaisesti.
40.

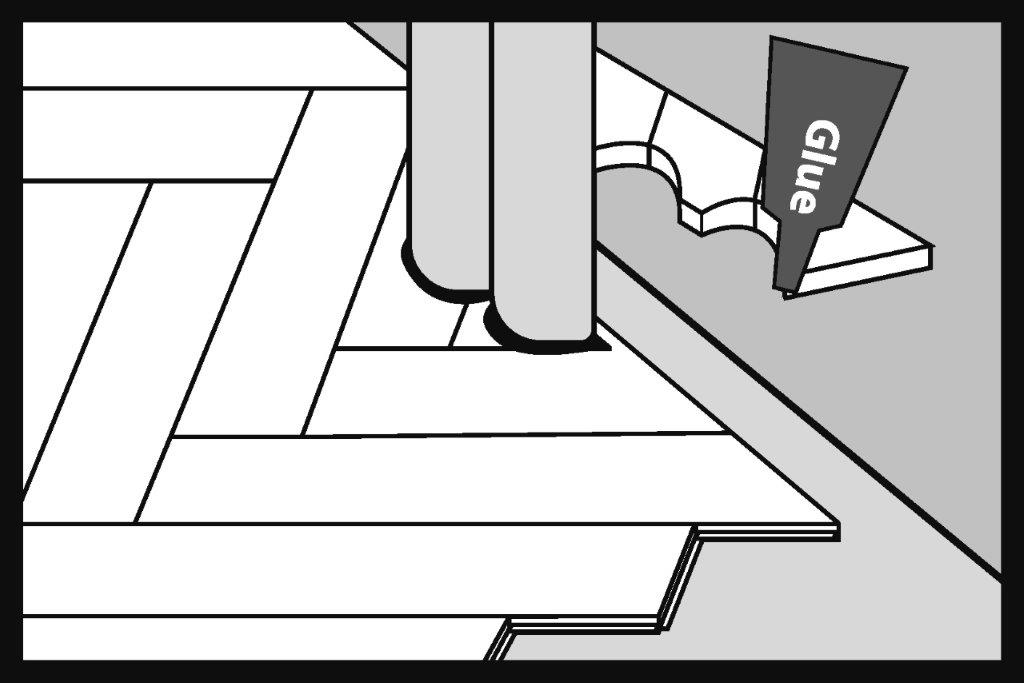

Liitämme leikatun laudanpalan paikalleen asennusliimalla.
41.

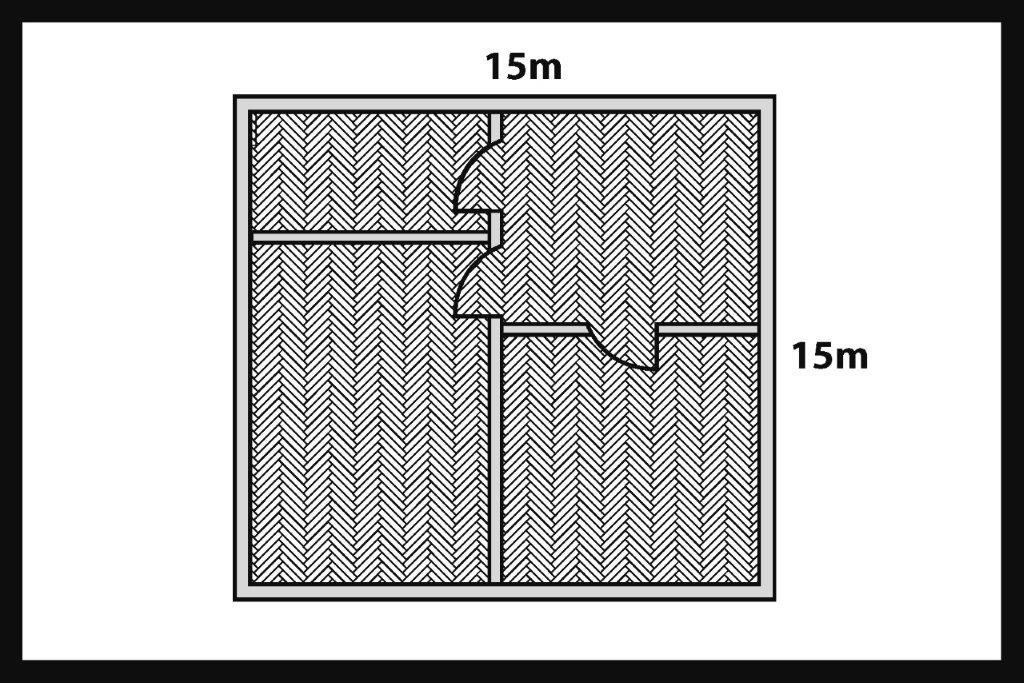

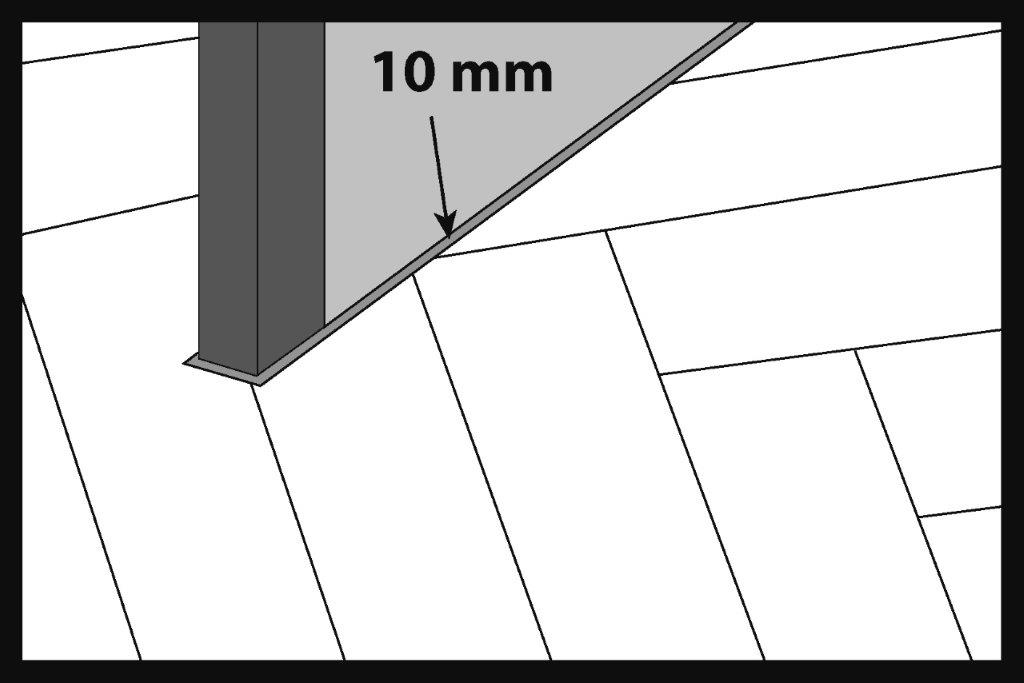

Talon tai asunnon kerroksen pohjapiirroksen enimmäismitat, joilla kelluvasti asennettu SPC-lattia ei vaadi liikuntasaumoja oviaukkoissa, ovat 15 m × 15 m. Kun mitat ovat enintään 15 m × 15 m, emme tee liikuntasaumoja oviaukkoihin tai viereisiin huoneisiin johtaviin kulkureitteihin. Teemme liikuntasaumoja seinien
ja rakennusosien, kuten portaiden ja pylväiden, ympärille.
42.

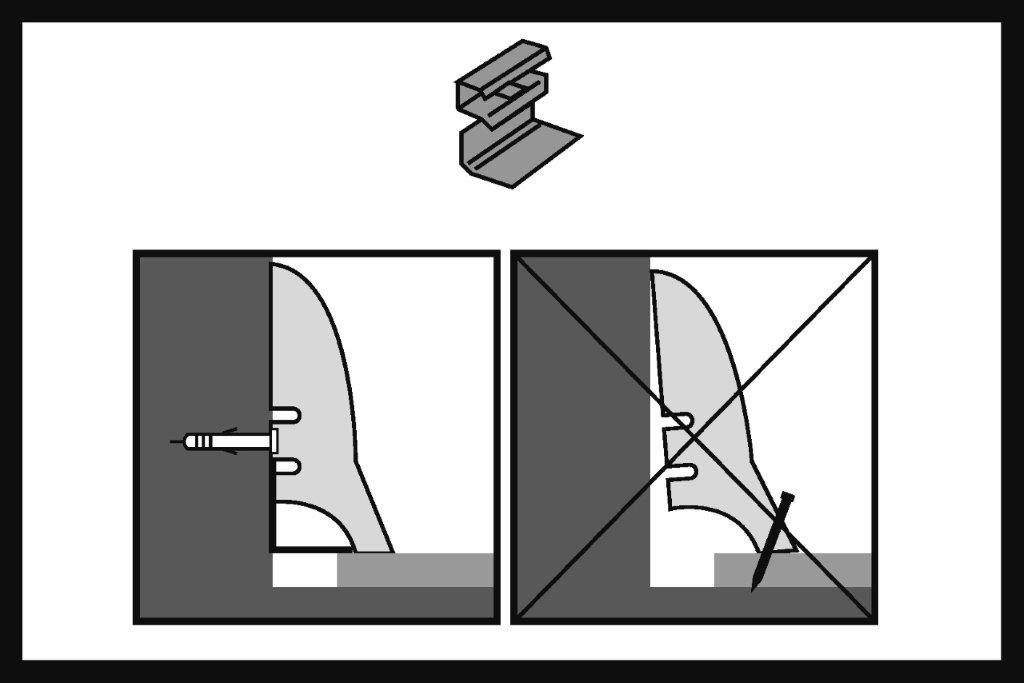

Kun koko lattiapinta on asennettu, asenna koristeelliset jalkalistat. Listat kiinnitetään yksinomaan seiniin kiinnitysklipseillä tai asennusliimalla.
43.
Kun lattia asennetaan liimalla, on käytettävä barlinek.com-sivustolla kuvattua suositeltua liimajärjestelmää
Käytä SPC-laattojen alustaan liimaamiseen niille tarkoitettuja liimoja.
Jotta osat kiinnittyvät tehokkaasti, lastan valinnassa on otettava huomioon käytettävän liiman tyyppi sekä alustan epätasaisuudet
Itse tasoittuvat laastit – käytä CT-tyyppisiä (sementtipohjaisia) laasteja, joiden lujuusluokitus on vähintään C25, F6.
44.

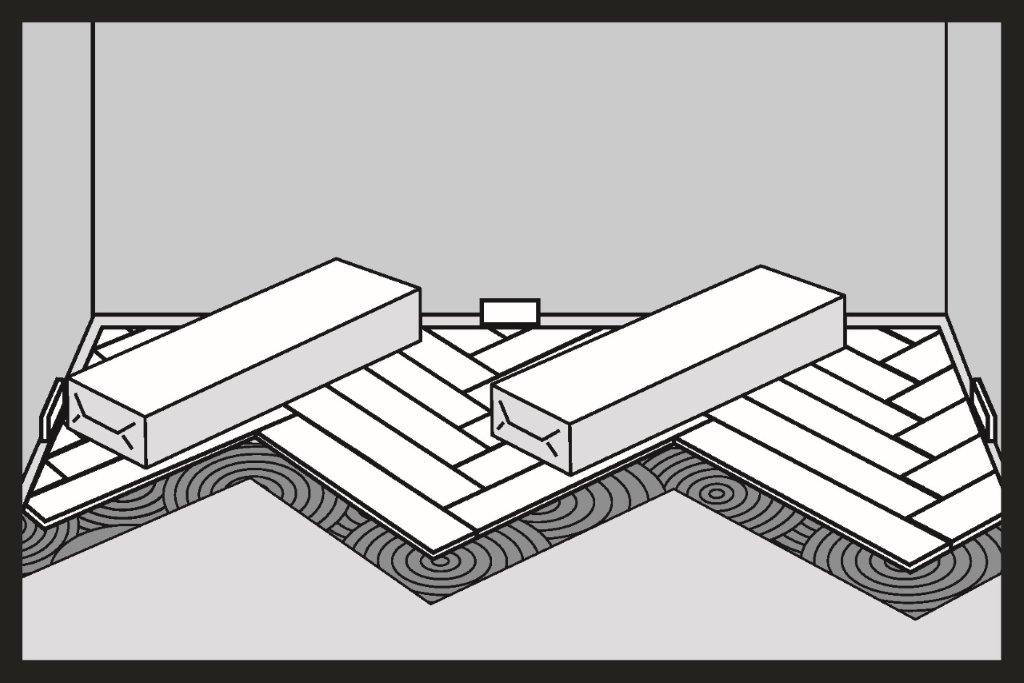

Kun olet asentanut muutaman rivin, paina lattiaa alas raskailla esineillä (esim. vielä käyttämättömillä paneelipakkauksilla).
45.

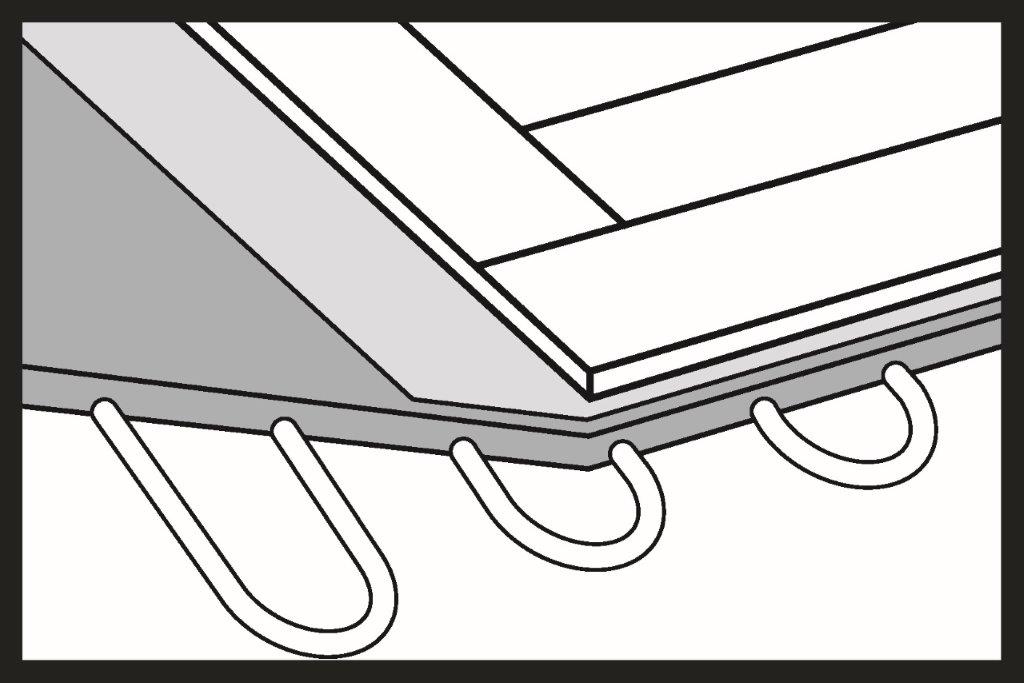

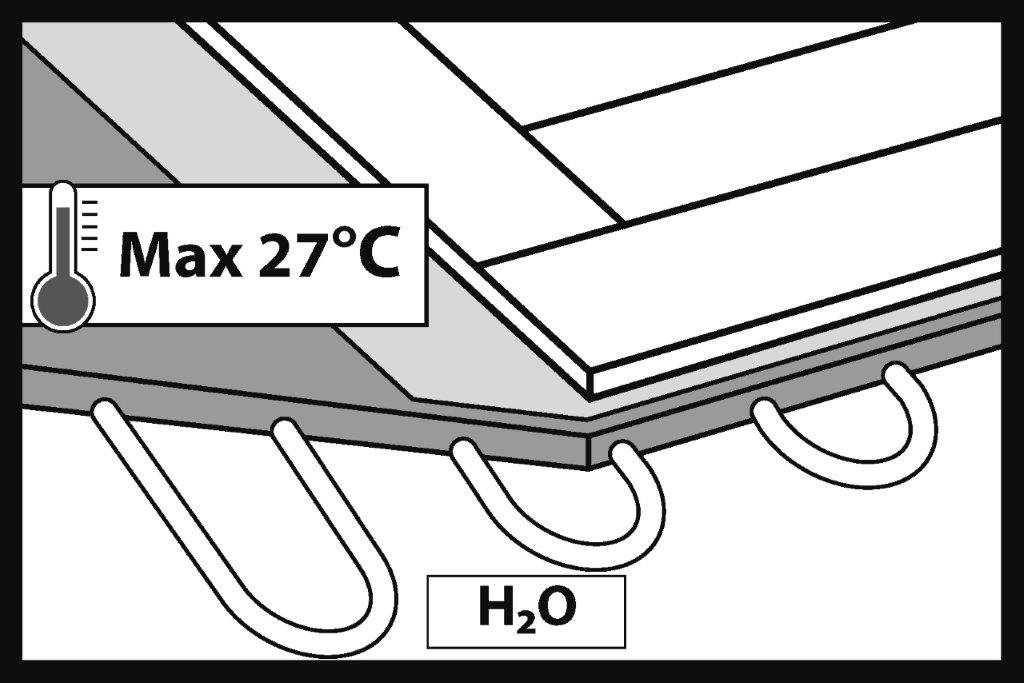

SPC-lattiat voidaan asentaa vesikiertoisen tai sähkökäyttöisen lattialämmityksen päälle joko kelluvana tai liimattuna.
Tärkeää!
Lattialämmityksen päälle asennettavien paneelien asennuksen edellytyksenä on, että laasti on lämmitetty
ja että lämmittämisestä on laadittu pöytäkirja – tämä koskee vain uusia, lämmittämättömiä laasteja.
Tietoa valukappaleen lämmittämisestä ja pöytäkirja ovat saatavilla osoitteessa barlinek.com. Valukappaleen lämmittäminen on suoritettava myös kesäaikana.
Lattian asennuksessa on käytettävä suositeltua liimajärjestelmää. Lisätietoja löytyy sivustolta barlinek.com
Tärkeää!
Liimapohjaisessa asennusjärjestelmässä voidaan käyttää vain SPC-paneeleita, joissa ei ole integroitua aluskatetta.

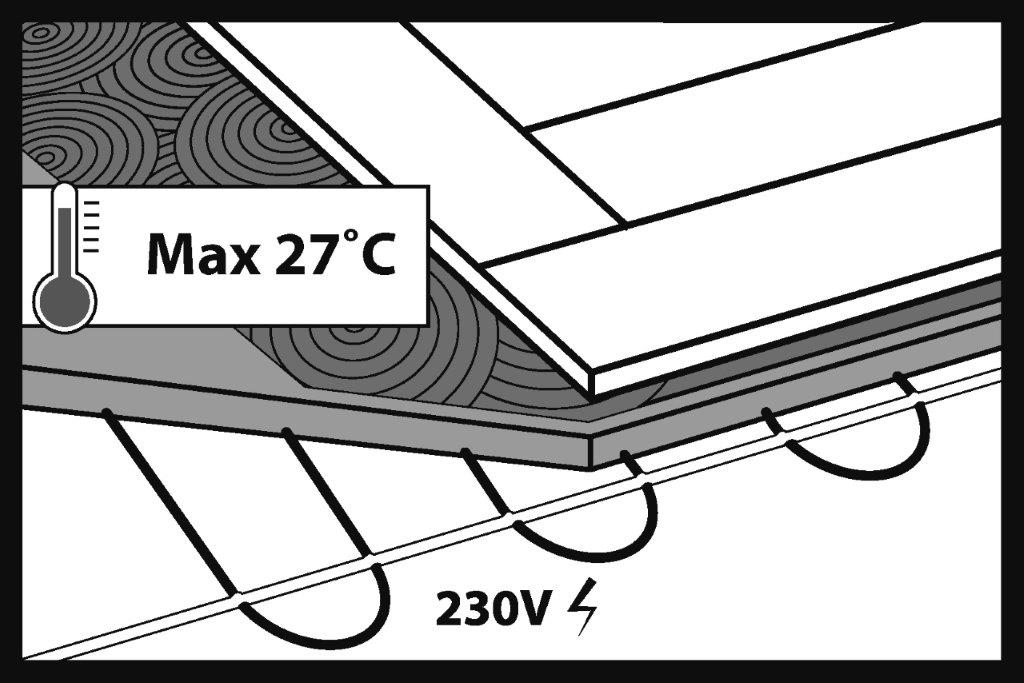

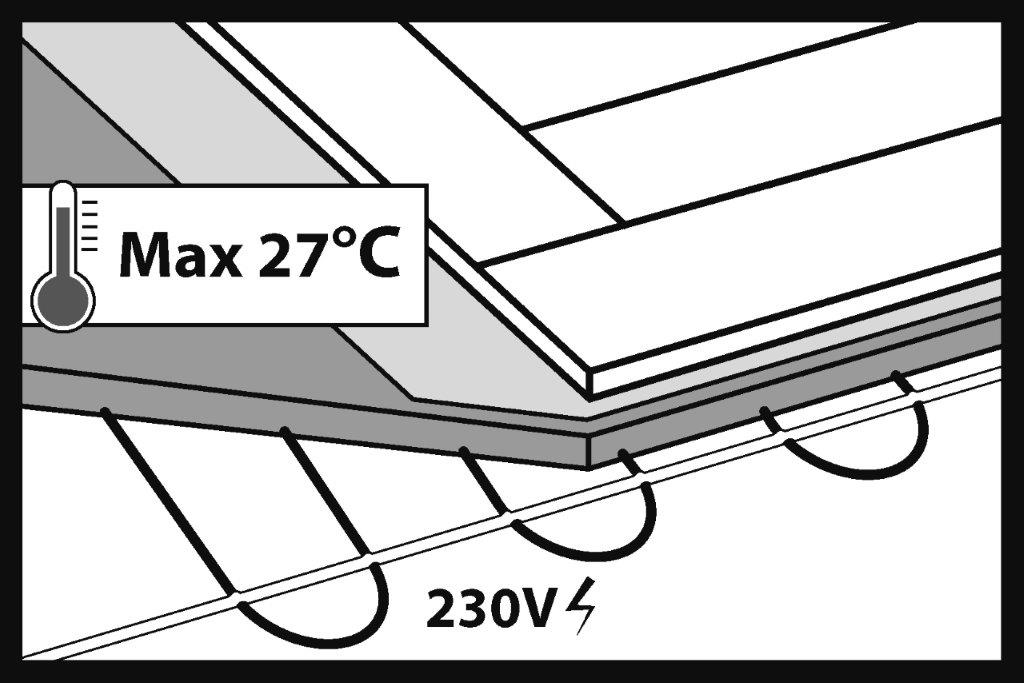

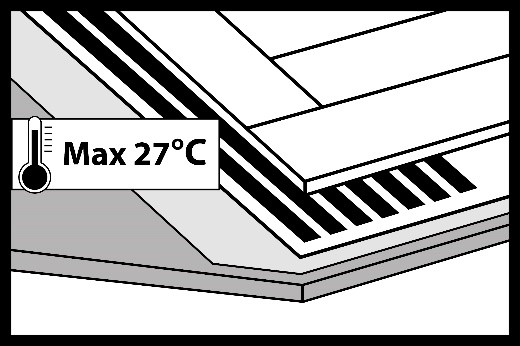

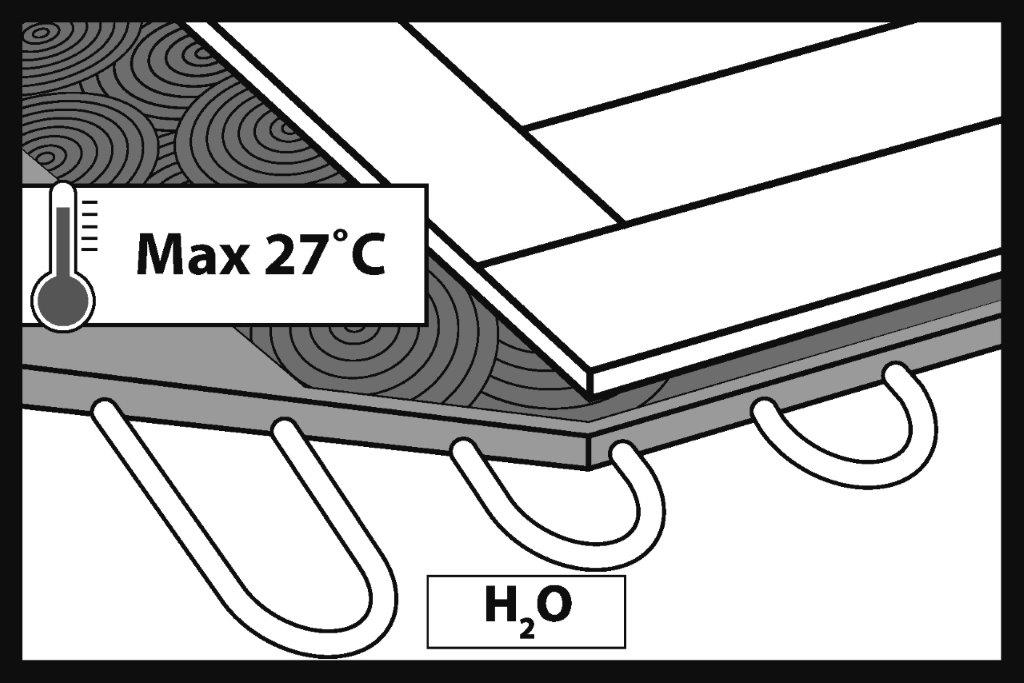

Lämmityksen asetusarvoa ei tulisi ylittää 27 °C:n rajaa paneelien pinnalla.
SPC-lattioiden asennus liimamenetelmällä lattialämmitysjärjestelmän päälle ei vaadi eristävien liikuntasaumojen käyttöä lattialämmityksen piirissä olevien pintojen ja lattialämmitysjärjestelmän ulkopuolella olevien pintojen välillä. Lattialämmitysjärjestelmä tulisi ottaa käyttöön vasta vähintään 48 tuntia SPC-lattian asennuksen päättymisen jälkeen. Kun SPC-lattiaa käytetään lattialämmityksellä varustetuissa tiloissa, on muistettava, että lattian pinnalle vuotaneiden nesteiden haihtuminen voi olla tavallista nopeampaa. Siksi kaikki viinistä, virtsasta, maidosta jne. aiheutuneet tahraton poistettava lattian pinnalta mahdollisimman pian, sillä niiden kuivuminen SPC-paneelien pinnalle voi aiheuttaa lattian pysyvän värimuutoksen. Lattialaastin paksuuden lämmityselementtien yläpuolella tulisi olla vähintään 20 mm.
Asennus lämmityskalvojen päälle – infrapunamatot:
On välttämätöntä käyttää ohjauslaitteita ja lattialämpötila-antureita. Asentajille suositellaan lämpösinetien käyttöä.
Lattialämmityksen päälle sijoitettavien huonekalujen, kuten sohvien, jalkojen tulisi olla vähintään 10 cm korkeat.
46.
On erittäin tärkeää, että lattialämmitysjärjestelmä on varustettu asianmukaisilla ohjausjärjestelmillä, jotka estävät vesihöyryn tiivistymisen lattian pinnalle. Tämän estämiseksi putkissa virtaavan kylmän veden lämpötila ei saa laskea alle tietyn arvon. Jokaiseen lattialämmitysjärjestelmällä varustettuun huoneeseen tulisi asentaa anturi, joka laskee ilman suhteellisen kosteuden riippuvuuden lattialautojen pinnan lämpötilasta ja katkaisee kylmän veden syötön ennen niin sanotun kastepisteen saavuttamista, eli ennen kuin vesihöyry tiivistyy paneelien pinnalle.
Huoneiden termostaatteja ei tulisi asettaa alle 23 °C:n lämpötilaan. Lisäksi termostaatin ja huoneen lämpötilan välinen ero ei saisi olla suurempi kuin 5 °C. Esimerkki: huoneen lämpötila 30 °C, termostaatin asetuslämpötila vähintään 25 °C.
Lattialämmitysjärjestelmä on suojattava siltä, että järjestelmän veden lämpötila laskee alle +18 °C:n.
Asennetun lattian suurin lämpövastus ei saa olla suurempi kuin R ≤ 0,15 m²K/W. Minimilämpövastuksen saavuttamiseksi Barlinek suosittelee lattian liimausasennusta tai erittäin alhaisen lämpöhäviökertoimen omaavan aluskaten käyttöä: Barlinekin valikoimassa tämä on EXTREME 1.5 -aluskate.
47.

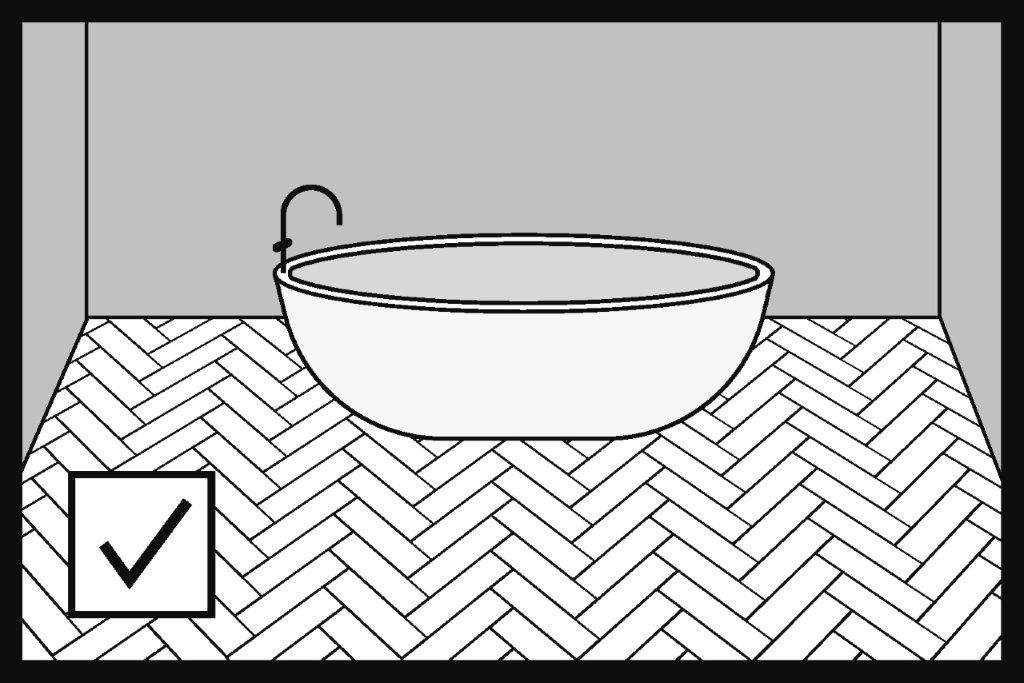

SPC-laudat voidaan asentaa kylpyhuoneisiin ja muihin tiloihin, joissa voi sattua vesivuotoja.
Lattian liimaamiseen on käytettävä suositeltua liimajärjestelmää.
Lisätietoja löytyy sivustolta barlinek.com
Liikuntasauma on ehdottomasti asennettava seinien, suihkualtaiden, kylpyammeiden, WC-istuinten ja muiden alusta kiinteästi kiinnitettyjen esteiden ympärille.
Tärkeää:
SPC-paneeleita ei saa tehdä suihkualtaisiin, kylpyammeisiin, saunoihin, uima-altaisiin tai muihin vastaaviin tiloihin.
48.
Lataa käyttöohje PDF-tiedostona.
