Kuinka asentaa vinyylilankun SPC, jossa on integroitu aluskate, kalanruotokuvioksi? Vinyylilankun asennus (kokoelma: Aura)

Vinyylilankku on suosittu valinta erilaisiin tiloihin niiden kestävyyden ja kosteudenkestävyyden ansiosta. Vinyylilankun asennus on suhteellisen helppoa eikä vaadi erikoistyökaluja. Ennen asennuksen aloittamista on varmistettava, että alusta on puhdas, kuiva ja tasainen.

-SPC-parketin asennusohjeet integroidulla aluskateella

Tärkeitä tietoja ennen SPC-paneelien asennusjärjestelmän valintaa.

1. Ennen kuin lattia toimitetaan asennuspaikalle, rakennukseen on asennettava ovet ja ikkunat, ja kaikki ”märkätyöt” on saatava päätökseen, kuten rappaus, väliseinien rakentaminen, maalaus jne. Jos rakennuksessa on kellarit lattian asennuspaikan alla, niiden on oltava kuivia ja hyvin tuuletettuja. SPC-paneeleja voidaan asentaa kaikkiin asuintiloihin, kuten olohuoneisiin, makuuhuoneisiin, keittiöihin ja kylpyhuoneisiin, sekä useimpiin julkisiin tiloihin. SPC-lattioita tulee käyttää ISO 10874 -standardin mukaisen tilaluokan käyttötarkoituksen mukaisesti. Tiedot tietyn SPC-lattian käyttötarkoituksesta tilojen käyttöluokkien mukaan löytyvät tuotteen pakkauksesta, tuotteen teknisestä tiedotteesta sekä tuotekuvauksesta, joka on saatavilla osoitteessa barlinek.com SPC-lattiapaneeleja sisältäviä pakkauksia on käsiteltävä varovasti kuljetuksen ja purkamisen aikana, jotta vältytään mekaanisilta vaurioilta. Alkuperäisessä pakkauksessaan olevat SPC-lattialaudat on varastoitava kuivassa paikassa vaakasuorassa asennossa kuormalavoilla tai puupalkkeilla. SPC-lattialautojen pakkausten ja lattian välissä on oltava vähintään 75 mm:n vapaa tila. Lattia on säilytettävä alkuperäispakkauksessaan siinä tilassa, johon se on tarkoitus asentaa, vähintään 24 tuntia, jotta se ehtii sopeutua ympäristön olosuhteisiin. Ilman lämpötilan tulisi olla +18 °C – +29 °C.

2. Puualustan (tai puupohjaisten levyjen) kosteuspitoisuus ei saa ylittää 12 %. Betonialustan kosteus ei saa ylittää 2 %:a eikä anhydriittialustan kosteus 0,5 %:a. Mittaustulokset on dokumentoitava.

3. Kun SPC-paneeleja asennetaan lattialämmityksen päälle, betonialustan kosteuspitoisuus ei saa ylittää 1,5 %:a eikä anhydriittialustan kosteuspitoisuus 0,3 %:a. Mittaustulokset on dokumentoitava.

4. Suurin sallittu epätasaisuus on enintään 5 mm, mitattuna 2 metrin pituudelta. Paikalliset epätasaisuudet eivät saa olla suurempia kuin 2 mm 20 cm:n pituudelta.

5. Ennen SPC-paneelien asennuksen aloittamista alusta on lakaistava tai imuroitava. Alustan tulee olla vapaa pölystä, rakennusjätteistä, maaleista, lakoista, vahasta, rasvasta, öljyistä, kovetteista, tiivistysaineista, liuottimista, hiekasta, liimajäämistä, rasvoista ja muista vieraista aineista.

6. SPC-lattiapaneeleja ei saa asentaa olemassa olevien pehmeiden mattojen, pehmeiden PVC-lattiapäällysteiden, mattojen tai muiden vastaavien materiaalien päälle.

SPC-lattialautoja ei saa asentaa olemassa olevien pehmeiden mattojen, pehmeiden PVC-lattiapäällysteiden, mattojen tai muiden vastaavien materiaalien päälle.

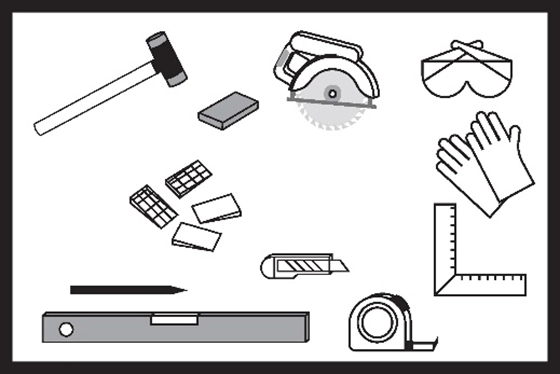

8. Suositellut työkalut ja materiaalit lattian asennukseen : • Suojalasit • Imuri tai lakaisuharja • Polvisuojat • Suojakäsineet • Iskunkestävä vasara • Puinen iskukappale • Liikkumavälikiilat • Mittanauha • Lyijykynä • Sähkösaha • Vesivaaka

9. Ennen asennusta tilaajan tai asentajan tulee tarkastaa SPC-paneelit ja varmistaa, että ne vastaavat tilausta. Paneelit on tarkastettava laadun, pintakäsittelyn, kiillon, värin ja mekaanisten vaurioiden osalta (tuotetyyppiä koskevat tiedot löytyvät etiketistä, ohjeista tai tuoteselosteesta). Epäselvissä tapauksissa tilaajan tai asentajan ei tule käyttää mitään SPC-paneelia, jota hän pitää asennuksessa sopimattomana, vaan hänen tulee ottaa välittömästi yhteyttä myyjään. Vaurioituneen, tilauksesta poikkeavan, näkyviä vikoja sisältävän tai visuaalisesti hyväksyttämättömän SPC-paneelin asentaminen johtaa takuun raukeamiseen.

10. Asennuksen aikana paneelit tulee valita useista pakkauksista ja sovittaa niiden värit toisiinsa sopivasti, jotta lattian ulkonäkö olisi tasapainoinen. Tilaa lattiaa noin 5 % enemmän kuin mitattu lattiapinta-ala. Jos huoneessa on paljon kulmia tai esteitä, SPC-paneelit asennetaan huoneen poikkisuuntaan tai liitoskohdissa
keraamisten laattojen kanssa, jolloin noin 10 %:n ylimäärä voi olla tarpeen.

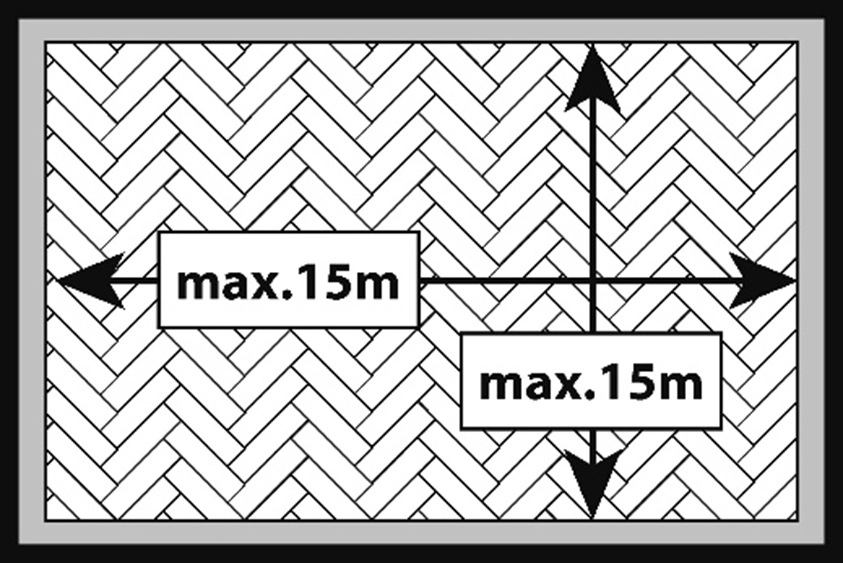

11. Talon tai asunnon kerroksen pohjapiirroksen enimmäismitat, joissa kelluvasti asennettu SPC-lattia ei vaadi liikuntasaumoja oviaukkojen kohdalla, ovat 15 m × 15 m. Kun mitat ovat enintään 15 m × 15 m, emme tee liikuntasaumoja oviaukkoihin tai viereisiin huoneisiin johtaviin kulkureitteihin. Teemme liikuntasaumoja seinien ja rakennusosien, kuten portaiden ja pylväiden, ympärille.

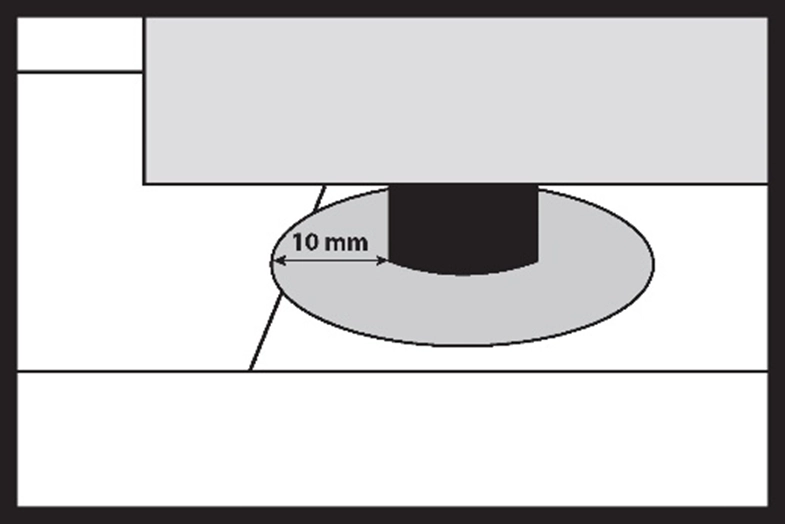

12. Keittiösaaren ja raskaiden huonekalujen ympärille on ehdottomasti tehtävä liikuntasauma rakenteiden tai huonekalujen jalkojen ympärille. Liikuntasauman vähimmäisleveys on 10 mm. Raskas huonekalu ei saa sijoittaa suoraan lattiapinnalle. Seinän vieressä olevat liikuntasaumat on aina tehtävä valitusta asennusjärjestelmästä riippumatta.

13.

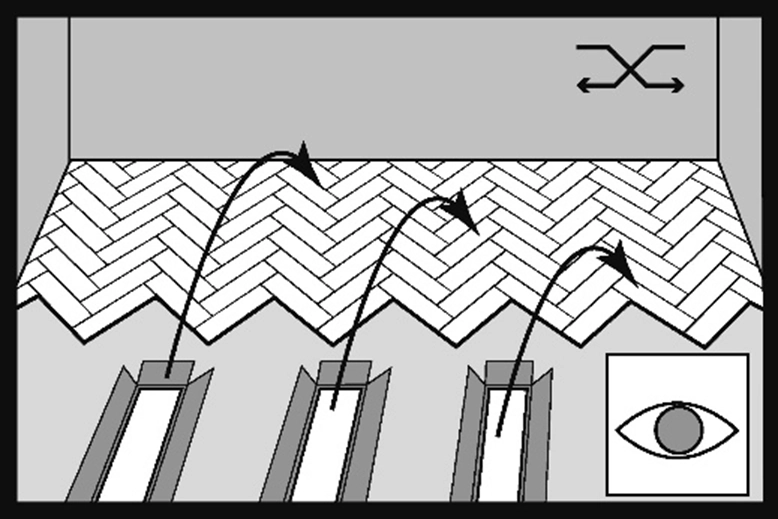

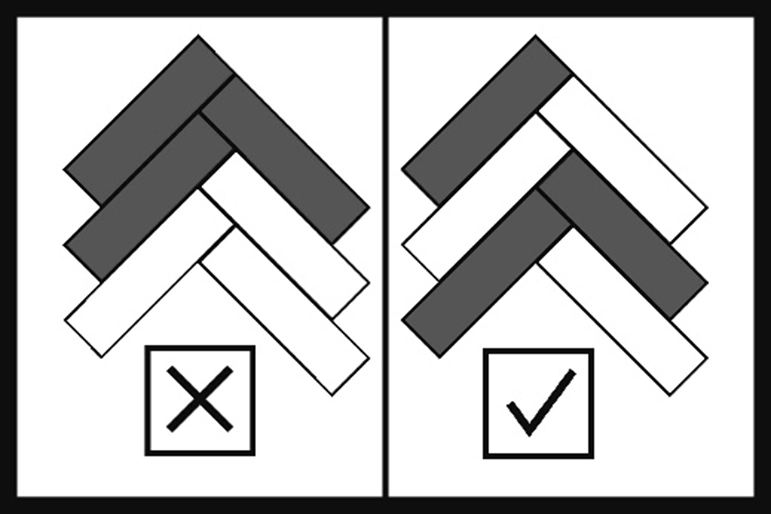

Ennen asennuksen aloittamista on tarkistettava materiaalin värien yhtenäisyys. Käytetyn tekniikan tarkoituksena on jäljitellä luonnonpuun ainutlaatuisia ominaisuuksia mahdollisimman tarkasti, minkä vuoksi yksittäisten osien sävyissä ja rakenteessa voi esiintyä pieniä eroja. Tämä on tuotteen ominaisuus, ei vika. Toimitus voi sisältää paneeleja eri tuotantosarjoista, mikä on tavanomaista. Ostajan tai asentajan on valittava ja sekoitettava paneeleja eri pakkauksista, jotta saadaan aikaan harmoninen visuaalinen vaikutelma. Asennus on keskeytettävä, jos ilmenee merkittäviä kontrastisia värieroja, jotka rikkovat koristeen yhtenäisyyttä.

SPC-paneelien asennus kelluvalla menetelmällä

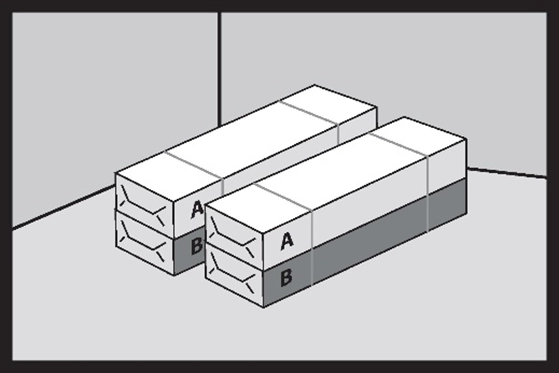

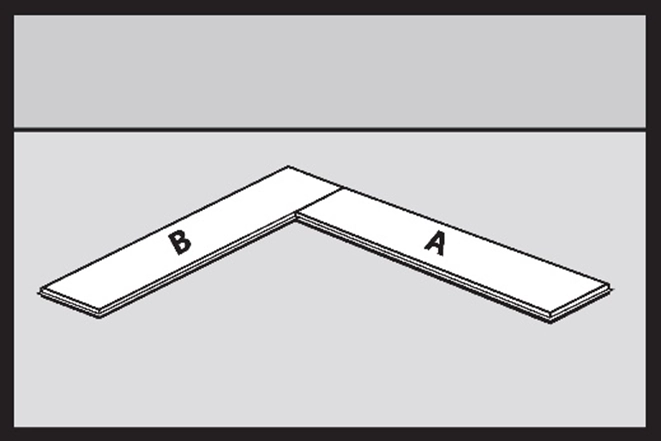

14. Jokainen klassisen kalanruotokuvion asennukseen tarkoitettu kahden pakkauksen sarja sisältää kaksi paneelipakkausta: oikeat paneelit, joiden pakkauksessa on merkintä ”A”, ja vasemmat paneelit, joiden pakkauksessa on merkintä ”B”.

15. SPC-levyn alapuolelle on liimattu 1 mm paksuinen XPO-vaahtomuovin aluskate. Aluskaten CS-arvo – lyhytaikainen kuormitus ≥ 400 kPa. Tällaisella parametrilla varustettu, SPC-paneeliin integroitu aluskate kestää erilaisia kuormituksia lattian koko käyttöiän ajan.

Tärkeää!
Lisäpohjamaalia ei käytetä.

16. Aloita jodekki-asennus huoneen vasemmalta puolelta oikealle. Varmista aina, että edessäsi ovat urat (lukkopontin urat) sekä B- että A-lautojen pidemmillä sivuilla.

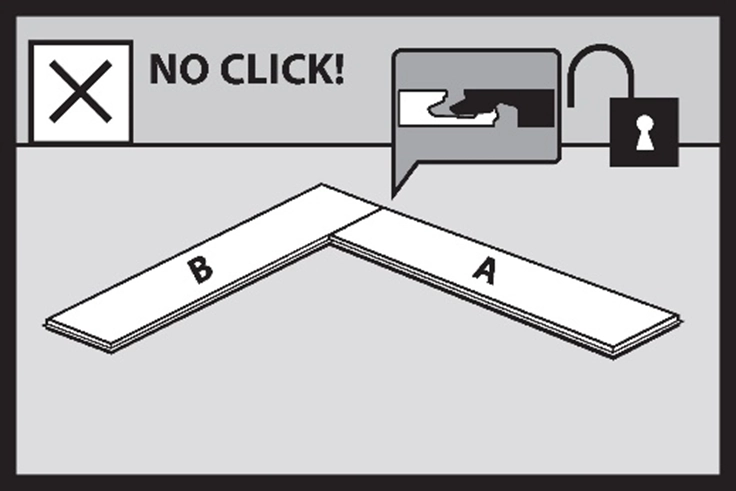

17. Kahden laudan lukkoponttien liittäminen lyhyellä sivulla ei tarkoita, että lukkopontti olisi kiinnitetty.

18.

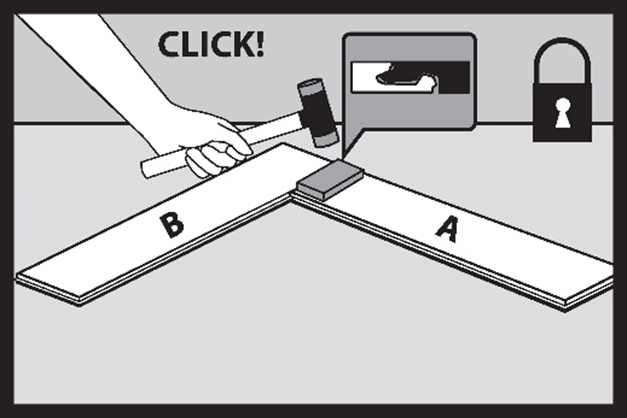

Lukkopontti kiinnitetään lyömällä vasaralla muutaman kerran lukkoponttien liitoskohtaan. Oikein kiinnitetyn lukkopontin kohdalla paneelien pintakerroksen tulisi olla samassa tasossa, eikä liitettyjen osien välillä tulisi olla näkyvää korkeuseroa.

Tärkeää!
Käytä lyömiseen vasaraa, josta ääni ei kaiku, esimerkiksi hiekkavasaraa.
Jotta paneelit liitetään oikein toisiinsa, jokainen lyhyt reuna on lyötävä paikalleen ylhäältä asetetun puupalan ja vasaran avulla.

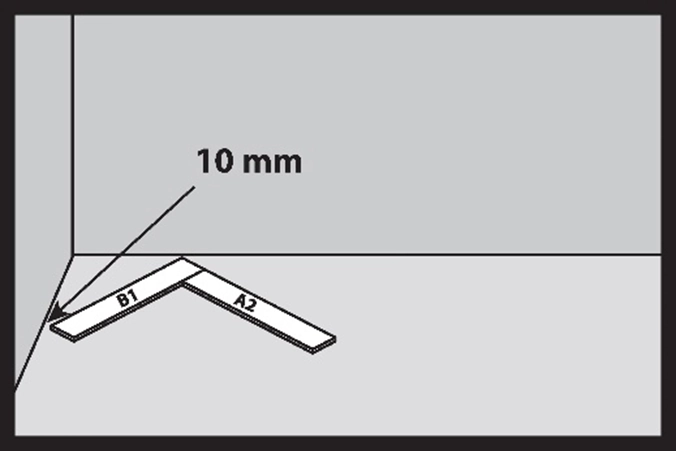

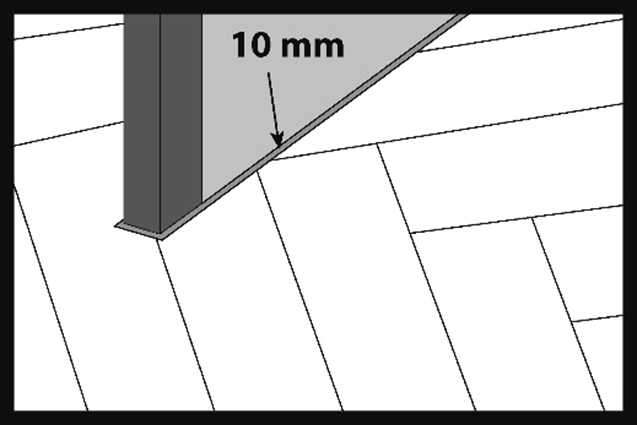

19. Kahden ensimmäisen paneelin järjestys ja sijoittelu on erittäin tärkeää. Asennamme vasemman paneelin (B) ensimmäisenä (1). Oikea paneeli (A) asennetaan toisena (2). Paneelin B1 kulman tulee olla 10 mm:n päässä seinästä (liikuntasauma). Tämä on erittäin tärkeää ja vaikuttaa asennuksen oikeaan etenemiseen.

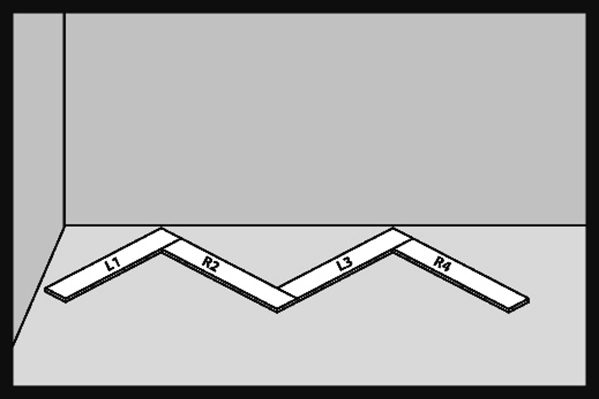

20. Asennamme seuraavat paneelit järjestyksessä B3 ja A4. Muistetaan lyödä lyömättömällä vasaralla liitoksia lukkopontin lyhyellä reunalla.

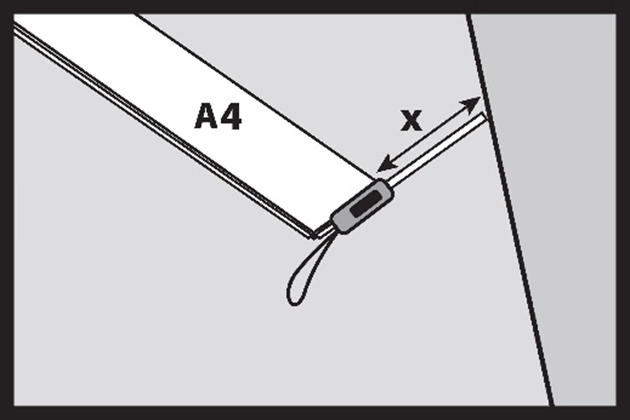

21. Aloitamme viimeisen paneelin asennuksen mittaamalla etäisyyden X kulmasta seinään.

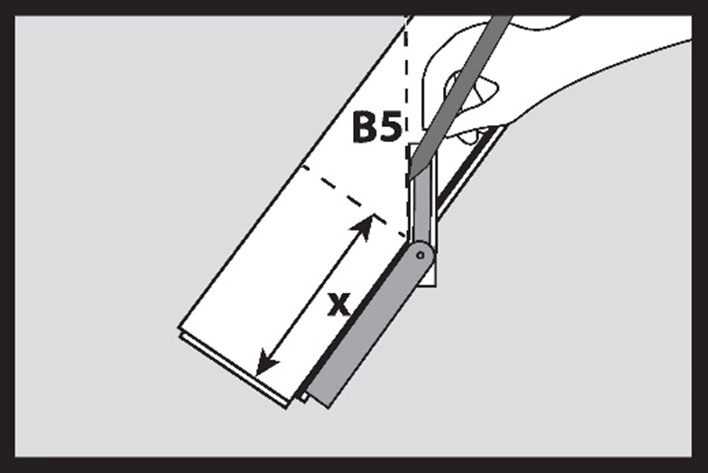

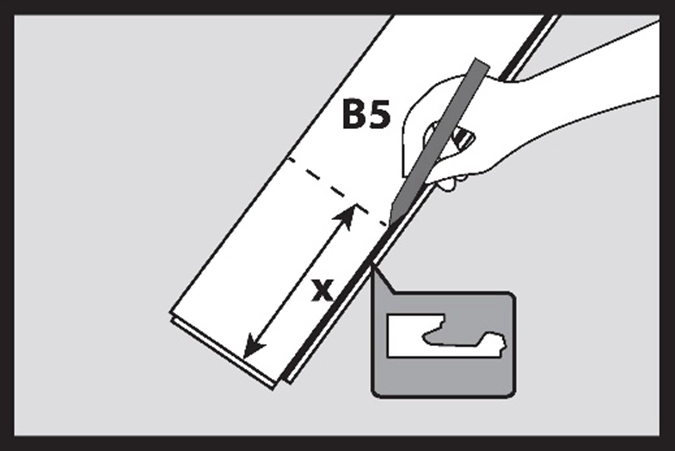

22. Viimeiseltä paneelilta (tässä tapauksessa B5) mitataan etäisyys X, josta vähennetään 10 mm:n laajenemisraon leveys.

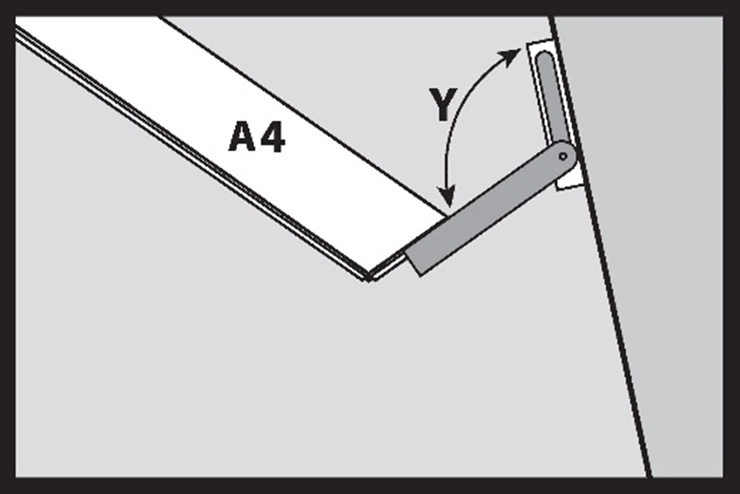

23. Säädettävän kulmamittarin avulla mitataan kulma Y paneelin lyhyen reunan ja seinän välillä.

24. Siirrämme mitatun kulman Y paneeliin L5 ja merkitsemme leikkausviivan.

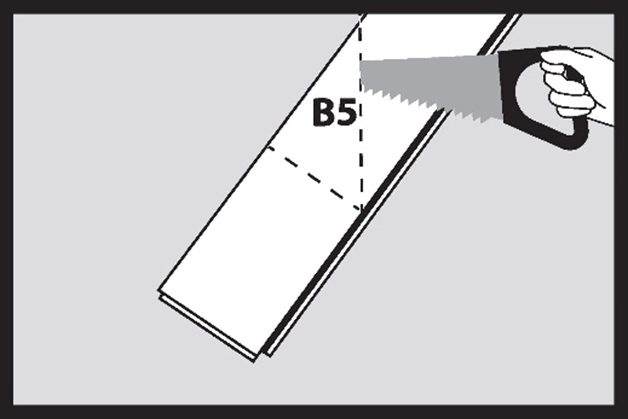

25. SPC-paneeli leikataan käsisahalla tai moottorisahalla .

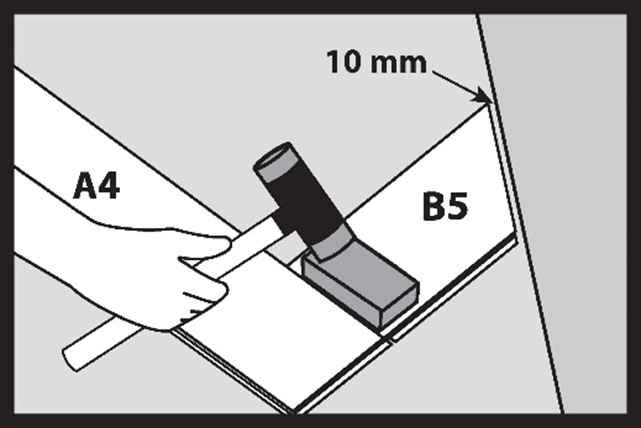

26. Oikeaan pituuteen leikattu paneeli kiinnitetään lukkoponttien avulla. Muistetaan lyödä lukkoponttien liitoskohtaa vasaralla. Oikein leikattu paneeli jää asennuksen jälkeen 10 mm:n laajenemisraon päähän seinästä.

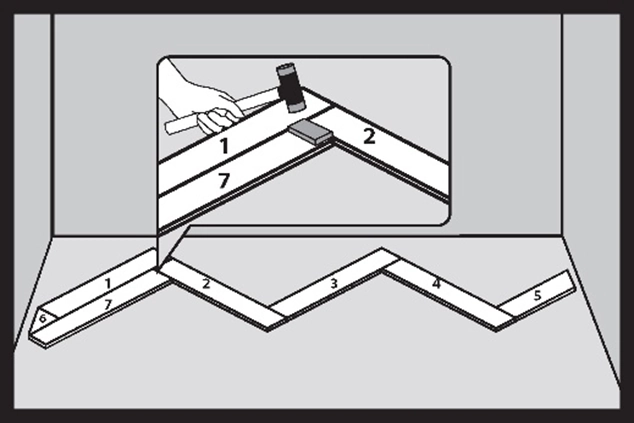

27. Jotta paneelit liitetään oikein toisiinsa, jokainen lyhyt reuna on lyötävä paikalleen ylhäältä käsin painettavalla lyöntityökalulla ja vasaralla.

28. Kiinnitämme kiinnikkeen paneelin yläosaan, aivan sen reunan viereen.

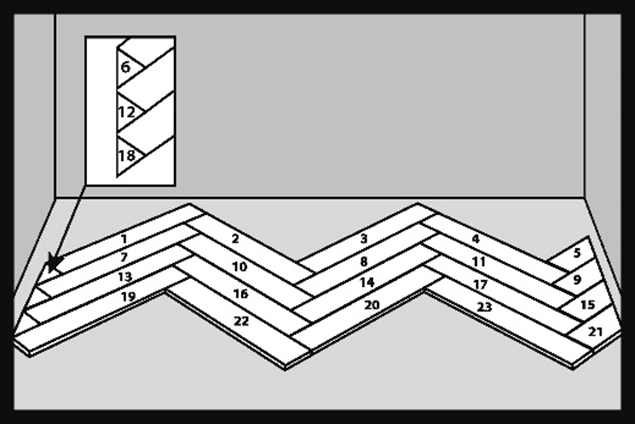

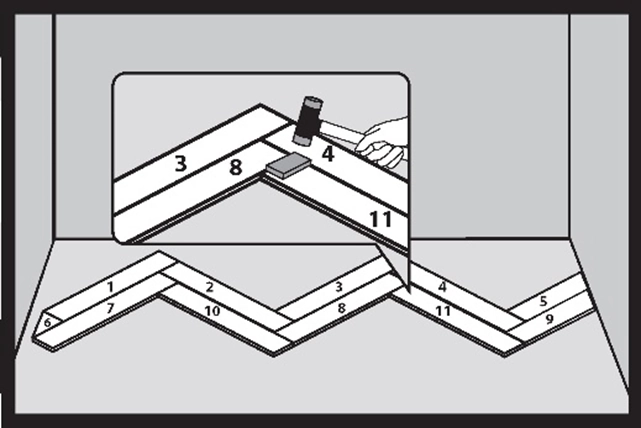

29. Kun ensimmäinen herringbone-rivi on asennettu, asennetaan seuraavat paneelit. Asennusjärjestys on erittäin tärkeä. Kuvassa näkyy oikea asennusjärjestys.

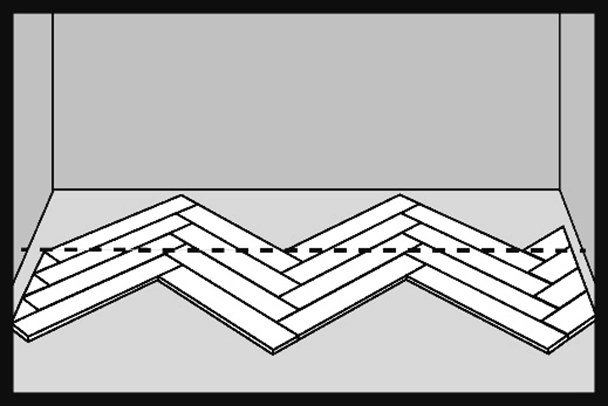

30. Kun neljä riviä SPC-paneeleja on asennettu, merkitään seinän suuntaan kulkevat leikkausviivat. Viiva kulkee vasemmalla puolella olevasta kulmasta oikealle.

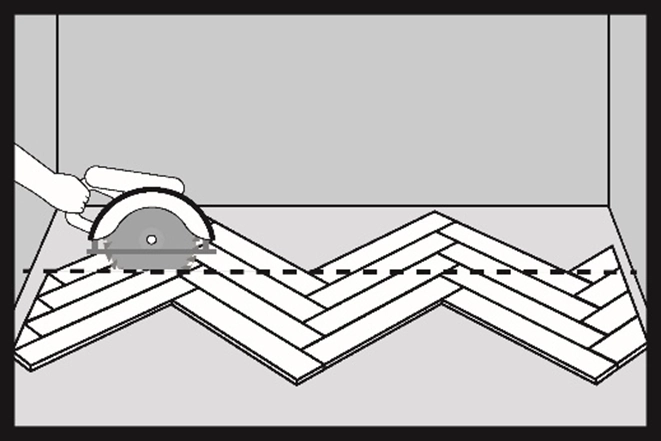

31. SPC-paneelit leikataan sähkösahalla, jonka leikkuusyvyyttä voidaan säätää.

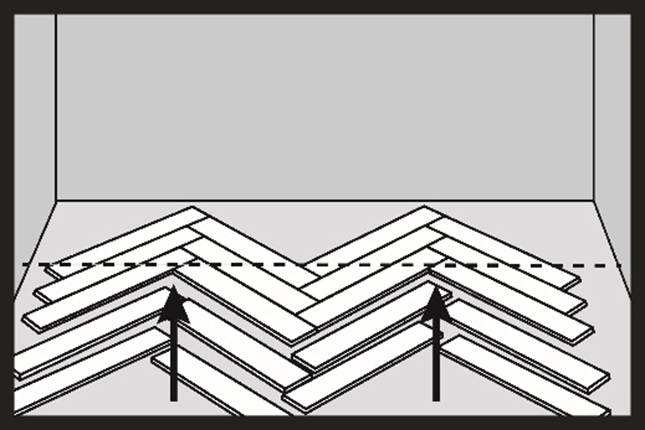

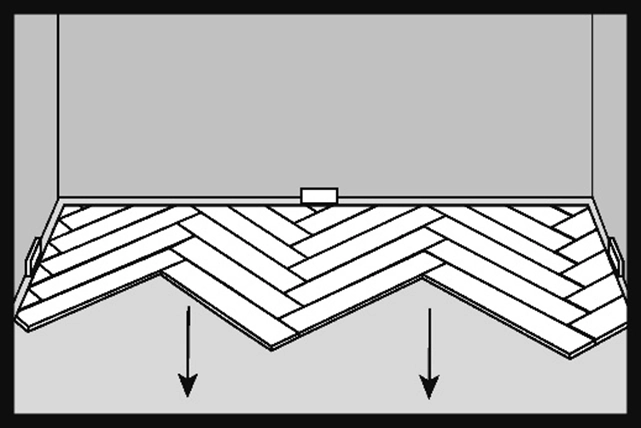

32. Jos käytössä ei ole sähkösahaa, jossa on leikkaussyvyyden säätö, voidaan käyttää käsisahaa. Irrota kaikki asennetut joulukuusikuvioiset rivit. Nuolet osoittavat irrottamisen suunnan.

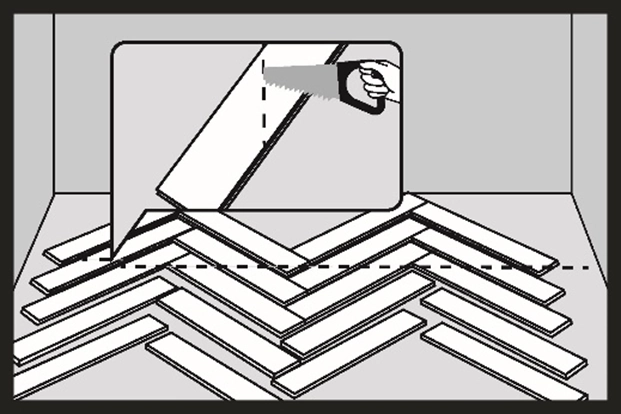

33. Kun lattia on levitetty, leikkaamme yksittäiset paneelit pitkin piirrettyä viivaa. Asetamme leikatut paneelit yhteen tasoksi.

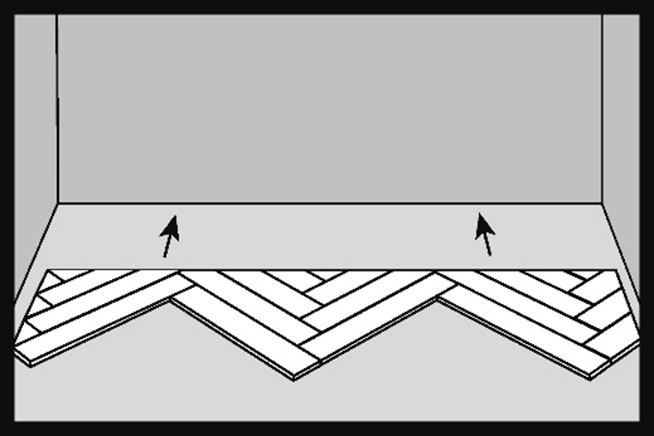

34. Riippumatta siitä, miten SPC-paneelit leikataan, koko lattiapinta asennetaan seinää vasten.

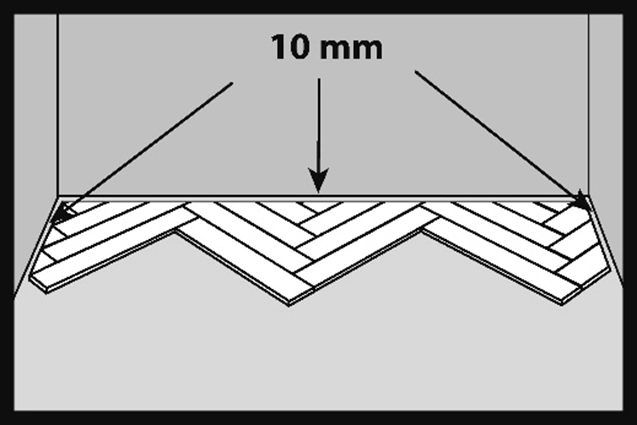

35. Muistetaan jättää joka puolelle 10 mm:n levyinen liikuntasauma.

36. Asennamme loput SPC-paneelit noudattaen samaa asennusjärjestystä kuin lattian neljän ensimmäisen rivin asennuksessa.

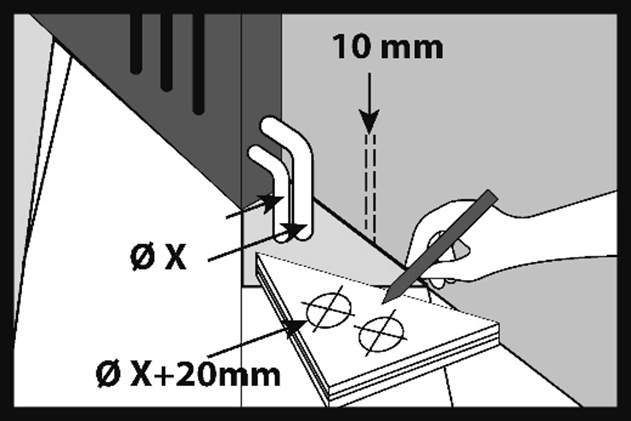

37. Kun lattiaa asennetaan putkien päälle, on leikattava aukot, joiden halkaisija on putkien halkaisija lisättynä 20 mm:llä. Näin putkien ympärille jää 10 mm:n liikkumavara.

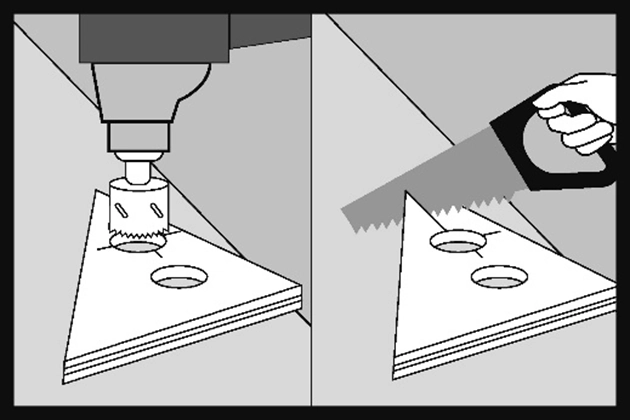

38. Reikien poraamiseen käytämme puuporaa. Leikkaamme paneelin reikien halkaisijan suuntaisesti.

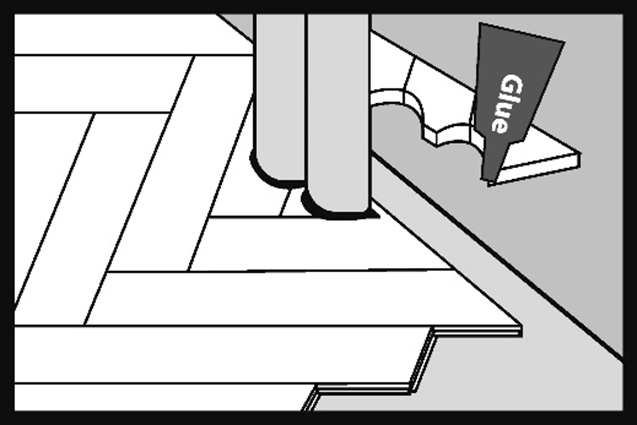

39. Kiinnitämme leikatun laudanpalan asennusliimalla.

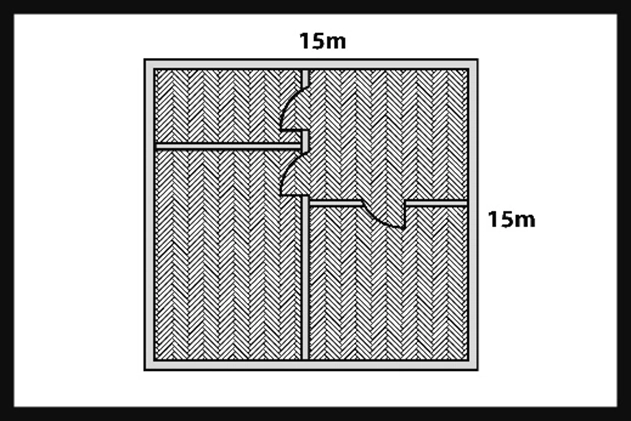

40. Talon tai asunnon kerroksen pohjapiirroksen enimmäismitat, joissa kelluvasti asennettu SPC-lattia ei vaadi liikuntasaumoja oviaukkoissa, ovat 15 m × 15 m. Kun mitat ovat enintään 15 m × 15 m, emme tee liikuntasaumoja oviaukkoihin tai viereisiin huoneisiin johtaviin kulkureitteihin. Teemme liikuntasaumoja seinien ja rakennusosien, kuten portaiden ja pylväiden, ympärille.

41.

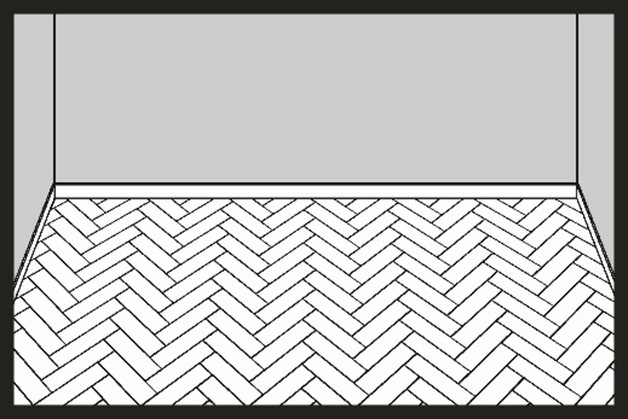

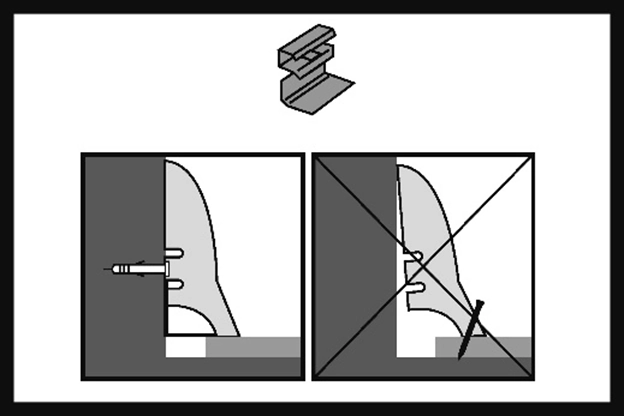

Kun koko lattiapinta on asennettu, asenna koristeelliset jalkalistat. Listat kiinnitetään yksinomaan seiniin kiinnitysklipseillä tai asennusliimalla.

SPC-paneelien asennus lattialämmityksen päälle

42.

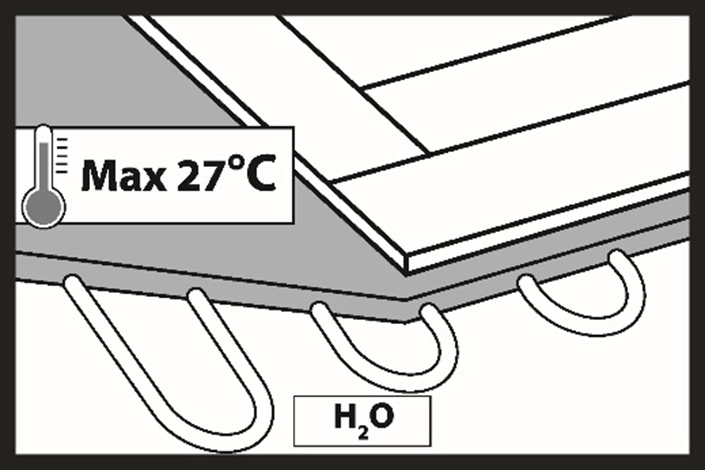

SPC-lattiat, joissa on integroitu aluskate, voidaan asentaa vesikiertoisen tai sähkökäyttöisen lattialämmitysjärjestelmän päälle kelluvana asennuksena.

TÄRKEÄÄ:

Asennus lämmityskalvojen (infrapunamattojen) päälle on sallittu ainoastaan paneeleilla, joissa ei ole integroitua aluskatetta.

Tärkeää
Lattialämmityksen päälle asennettavien paneelien asennuksen edellytyksenä on, että tasoite on lämmitetty ja lämmittämisestä on laadittu pöytäkirja – tämä koskee vain uusia, lämmittämättömiä tasoitteita. Tietoa tasoitteen lämmittämisestä ja pöytäkirjasta on saatavilla osoitteessa barlinek.com. Tasoitteen lämmittäminen on suoritettava myös kesäaikana.

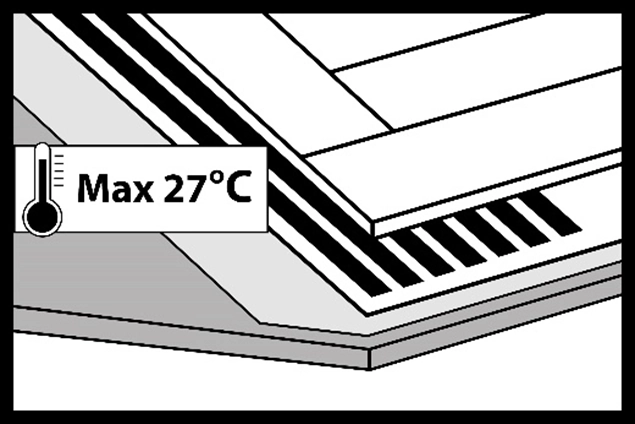

Lämmityksen asetusarvoa ei tulisi ylittää 27 °C:n rajaa paneelien pinnalla. Lattialämmityksen päälle asennettaessa tasoitteen kosteuspitoisuus ei saa ylittää: 1,5 % CM sementtitasoitteiden osalta ja 0,3 % CM anhydriittitasoitteiden osalta.

Jotta paneelin ytimen toiminta ei olisi epätasaista, koko lattian pinta tulisi lämmittää. Jos samassa huoneessa on kaksi tai useampia lämmityspiirejä, piirien välisen lämpötilaeron ei saa olla yli 5 °C. Tämä takaa myös parhaan käyttömukavuuden (lattialla ei ole kylmempiä kohtia).

SPC-lattioiden asennus lattialämmitteisille alustoille kelluvana järjestelmänä edellyttää eristävien liikuntasaumojen käyttöä lämmitettyjen pintojen ja lattialämmitysjärjestelmättömien pintojen välillä. Lattialämmitysjärjestelmän käyttöönotto SPC-lattian asennuksen jälkeen tulisi tapahtua aikaisintaan 48 tuntia asennuksen päättymisen jälkeen. Kun SPC-lattioita käytetään lattialämmityksellä varustetuissa tiloissa, on muistettava, että lattian pinnalle vuotaneiden nesteiden haihtuminen voi olla tavallista nopeampaa. Siksi kaikki nesteistä, kuten viinistä, virtsasta, maidosta jne., aiheutuneet tahrat on poistettava lattian pinnalta mahdollisimman pian, sillä niiden kuivuminen SPC-paneelien pinnalle voi aiheuttaa lattian pysyvän värimuutoksen. Lattialaastin paksuuden lämmityselementtien yläpuolella tulisi olla vähintään 20 mm.

On välttämätöntä käyttää ohjauslaitteita ja lattialämpötila-antureita. Asennuksissa suositellaan lämpösulkeiden käyttöä. Lattialämmityksen päälle sijoitettavien huonekalujen, kuten sohvien, jalkojen tulisi olla vähintään 10 cm korkeita.

SPC-paneelien asennus lattialämmitysjärjestelmiin

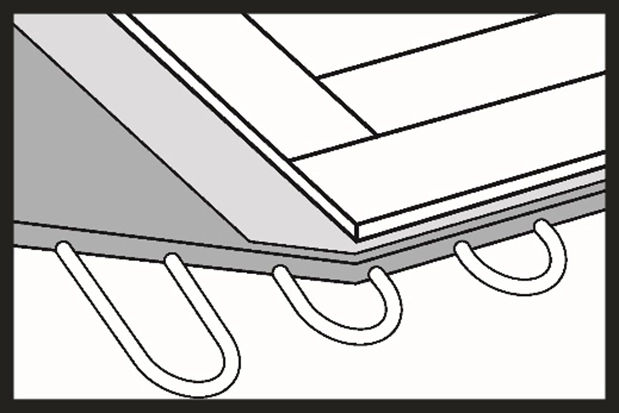

43. On erittäin tärkeää, että lattialämmitysjärjestelmä on varustettu asianmukaisilla ohjausjärjestelmillä, jotka estävät vesihöyryn tiivistymisen lattian pinnalle. Tämän estämiseksi putkissa virtaavan kylmän veden lämpötila ei saa laskea alle tietyn arvon. Jokaiseen lattiajäähdytysjärjestelmällä varustettuun huoneeseen tulisi asentaa anturi, joka laskee ilman suhteellisen kosteuden riippuvuuden lattialautojen pinnan lämpötilasta ja katkaisee kylmän veden syötön ennen niin sanotun kastepisteen saavuttamista, eli ennen kuin vesihöyry tiivistyy paneelien pinnalle. Huoneiden termostaatteja ei tule asettaa alle 23 °C:n lämpötilaan. Lisäksi termostaatin ja huoneen lämpötilan välinen ero ei saa olla suurempi kuin 5 °C. Esimerkki: huoneen lämpötila 30 °C, termostaattiin asetettu lämpötila vähintään 25 °C. Lattialämmitysjärjestelmä on suojattava siltä, että järjestelmän veden lämpötila laskee alle +18 °C:n. • Lattialämmitys on kytkettävä pois päältä 48 tuntia ennen lattian asennusta. Kun lattia on asennettu, lattialämmitys voidaan kytkeä uudelleen päälle 48 tunnin kuluttua. • Sementtilaastin kosteuspitoisuuden tulisi olla enintään 1,8 % ja anhydriittilaastin 0,3 %. Mittaukset on suoritettava karbidimenetelmällä, ns. CM-menetelmällä. • Muut asennus- ja käyttöparametrit ovat SPC-lattioiden asennusohjeiden sekä käyttö- ja hoito-ohjeiden mukaiset. Lisätietoja osoitteessa barlinek.com • Päätös lattialämmityksen käyttömahdollisuudesta edellyttää lämpötasapainolaskelman laatimista, joka tulisi tehdä suunnitteluvaiheessa. Tämän vaiheen ohittaminen voi johtaa laitteiden virheelliseen valintaan ja koko jäähdytysjärjestelmän riittämättömään toimintaan.

SPC-paneelien asennus kosteassa tilassa

44.

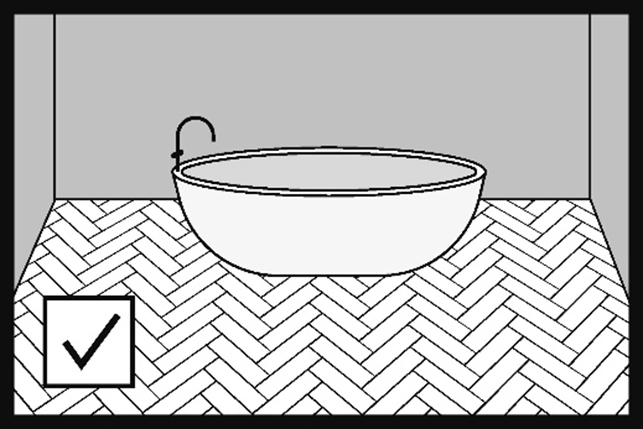

SPC-paneelit, joissa on integroitu aluskate, voidaan asentaa kylpyhuoneisiin ja muihin tiloihin, joissa vettä voi roiskua kelluvaan asennusjärjestelmään. Kelluvassa asennusjärjestelmässä on ehdottomasti tehtävä vähintään 5 mm:n levyinen liikuntasauma ovenkarmin sisäpuolelle (soveltuen käytettävän peitelistan tyyppiin). Liikuntasauma voidaan täyttää joustavalla täyteaineella. Kelluvassa asennusjärjestelmässä tehdään aina 5 mm:n leveä liikuntasauma koko kehän ympäri.

Kylpyhuoneessa, johon on asennettu lattialämmitysjärjestelmä, on tehtävä laajenemisrako ovenkarmin sisäpuolelle, joka erottaa kylpyhuoneen muista huoneista. Liikuntasauma on ehdottomasti tehtävä seinien, suihkualtaiden, kylpyammeiden, WC-istuinten ja muiden lattiaan kiinteästi kiinnitettyjen esteiden ympärille.

Tärkeää!
SPC-paneeleita ei saa tehdä suihkualtaisiin, kylpyammeisiin, saunoihin, uima-altaisiin tai muihin vastaaviin tiloihin.
